수출 HS Code : 8507.60.0000 / 타보스 직접 생산 (Made in Korea) / 마지막 작성일: 2021.04.26
❚ 다운로드 : 기술자료 ( 사양서 / 도면 / 인증서 )
| LB3 series | LB6 series | LB7 series | ||
| 사양서 | [사양서] 산업용 저부하 리튬이온전지_2021.04.26.pdf [영문 사양서] Lithium Ion Battery Pack for Low Load.pdf |
|||
| 도면 (PDF, DWG) |
[도면] 산업용 저부하 리튬이온전지(전모델).pdf [도면] 산업용 저부하 리튬이온전지(전모델).dwg |
|||
| 인증서 | CE | [인증서] CE_LB3 series.pdf | [인증서] CE_LB6 series.pdf | [인증서] CE_LB7 series.pdf |
| 전선 전압강하 계산 | [NEW 배선자료] 타보스 배터리 전선 선정가이드_2021.03.xlsx | |||

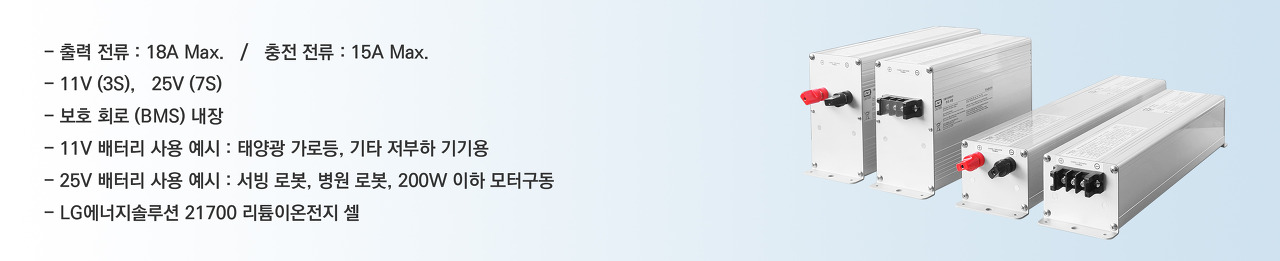

❚ 주요 특징 안내
배터리는 어플리케이션(End Product)에 따라서 올바른 선정이 요구됩니다.
더 큰 용량 및 출력을 원하시거나, 이동용으로 설계하실 경우에는 ‘대용량/모터구동용 배터리’ MOTOR 라인업에서 선정하십시오.
아래 배터리 용량(Wh, Ah)은 최대값이며 배터리 제품 및 사용조건에 따라 표기된 최대 용량 대비 90%까지 떨어질 수 있습니다.
[ 주기1 ] 기본 : 출력단자는 '바나나플러그' (빨강 검정 플라스틱 원형 나사방식)으로 되어 있습니다.
[ 주기2 ] 옵션 : 출력단자를 '터미널블록'으로 하실 경우 모델명 뒤에 '/TB '를 기재하여 발주하십시오.
예) LB309-250W-A /TB
[ 주기3 ] 충전 및 방전 전류는 최대 용량의 50% 이하로 사용하는 것이 좋습니다. ( 안전 계수 감안 )
[ 주기4 ] 바나나플러그는 10A 이상 지속 방전 시 발열로 인하여, 변형이 발생할 수 있습니다. (/TB로 주문할 것)
❚ 제품 라인업
1) 3S형 공칭10.8V ( LB3□□ Series )
| 색인 코드 |
모델 (전모델 CE인증) |
기구형번 (코드) |
용량 | 출력전압 범위 |
최대충전 전류 |
최대방전 전류 |
크기(mm) 무게(Kg) |
출력단자 옵션선택 |
| 3-1 | LB309-250W-A | A | 23AH | Max.12.6V 공칭 10.8V Min.8.4V |
기본형 : 10A 옵션형 /TB : 10A TC-3S15A-S 충전불가능 |
기본형 : 10A 옵션형 /TB : 18A |
90 x 68 x 239 / 1.8Kg | *옵션없음 : 바나나플러그(10A) *옵션 "/TB" : 단자대(18A) |
| 3-2 | LB312-340W-A | A | 31AH | 90 x 68 x 304 / 2.3Kg | ||||
| 3-3 | LB317-480W-A | A | 44AH | 90 x 68 x 399 / 3.2Kg | ||||
| 3-4 | LB322-630W-A | A | 52AH | 90 x 68 x 489 / 4.1Kg | ||||
| 3-5 | LB320-570W-B | B | 57AH | 기본형 : 10A 옵션형 /TB : 18A ▽ TC-3S15A-S 충전가능 |
90 x 124 x 269 / 3.8Kg | |||
| 3-6 | LB328-800W-B | B | 72AH | 90 x 124 x 344 / 4.9Kg | ||||
| 3-7 | LB334-970W-B | B | 88AH | 90 x 124 x 399 / 5.9Kg | ||||
| 3-8 | LB340-1150W-B | B | 104AH | 90 x 124 x 454 / 6.8Kg |
모델번호 끝에 옵션으로 '/TB'를 붙이면 배터리 배터리 최대 방전 및 충전전류를 높일 수 있습니다. 가격은 약간 더 비쌉니다.
주문예 : LB328-800W-B/TB → 충전전류 최대 18A, 방전전류 최대 18A / 출련단자 = 터미널 블록
주문예 : LB328-800W-B → 충전전류 최대 10A, 방전전류 최대 10A / 출련단자 = 바나나플러그
2) 6S형 공칭21.6V ( LB6□□ Series )
| 색인 코드 |
모델 (전모델 CE인증) |
기구형번 (코드) |
용량 | 출력전압 범위 |
최대충전 전류 |
최대방전 전류 |
크기(mm) 무게(Kg) |
옵션선택 |
| 6-1 | LB610-570W-B | B | 26AH | Max.25.2V 공칭 21.6V Min.14.4V |
기본형 : 10A 옵션형 /TB : 10A |
기본형 : 10A 옵션형 /TB : 18A |
90 x 124 x 269 / 3.6Kg | *옵션없음 : 바나나플러그(10A) *옵션 "/TB" : 단자대(18A) |
| 6-2 | LB614-800W-B | B | 36AH | 90 x 124 x 344 / 4.9Kg | ||||
| 6-3 | LB617-970W-B | B | 44AH | 90 x 124 x 399 / 5.9Kg | ||||
| 6-4 | LB620-1150W-B | B | 52AH | 90 x 124 x 454 / 6.8Kg |
모델번호 끝에 옵션으로 '/TB'를 붙이면 배터리 배터리 최대 방전 및 충전전류를 높일 수 있습니다. 가격은 약간 더 비쌉니다.
주문예 : LB617-970W-B/TB → 충전전류 최대 10A, 방전전류 최대 18A / 출련단자 = 터미널 블록
주문예 : LB617-970W-B → 충전전류 최대 10A, 방전전류 최대 10A / 출련단자 = 바나나플러그
3) 7S형 공칭25.2V ( LB7□□ Series )
| 색인 코드 |
모델 (전모델 CE인증) |
기구형번 (코드) |
용량 | 출력전압 범위 |
최대충전 전류 |
최대방전 전류 |
크기(mm) 무게(Kg) |
옵션선택 |
| 7-1 | LB710-660W-C | C | 26AH | Max.29.4V 공칭 25.2V Min.19.6V |
기본형 : 10A 옵션형 /TB : 13A ▽ TC-7S10A 충전가능 |
기본형 : 10A 옵션형 /TB : 18A |
90 x 142 x 274 / 4.2Kg | *옵션없음 : 바나나플러그(10A) *옵션 "/TB" : 단자대(18A) |
| 7-2 | LB713-860W-C | C | 34AH | 90 x 142 x 344 / 5.4Kg | ||||
| 7-3 | LB714-930W-C | C | 36AH | 90 x 142 x 344 / 5.7Kg | ||||
| 7-4 | LB717-1130W-C | C | 44AH | 90 x 142 x 399 / 6.9Kg | ||||
| 7-5 | LB721-1390W-C | C | 55AH | 90 x 142 x 474 / 8.4Kg |
모델번호 끝에 옵션으로 '/TB'를 붙이면 배터리 배터리 최대 방전 및 충전전류를 높일 수 있습니다. 가격은 약간 더 비쌉니다.
주문예 : LB717-1130W-C/TB → 충전전류 최대 10A, 방전전류 최대 18A / 출련단자 = 터미널 블록
주문예 : LB717-1130W-C → 충전전류 최대 10A, 방전전류 최대 10A / 출련단자 = 바나나플러그
❚ 사용시 주의사항 안내 : 병렬 묶음
[ 배터리팩 간 병렬 결선 시 기본 주의사항 ]
- SOC (State of Charge)를 똑같이 맞춰준다. (최소 전압 차 1V 내외)
- 결선 시 최종 (+)와 최종 (-)는 서로 다른 팩에서 결선하여 충방전 시 밸런스를 최대로 맞춰준다.
- 상기와 같이 결선할 수 없다면, 각 배터리와 부하(충전) 단자대 간 선 길이를 동일하게 맞춰준다.
예) 2개의 팩을 병렬할 경우, 1번 팩과 2번 팩의 같은 극성끼리 연결한 후, 1번팩에서 최종(+)를 2번팩에서
최종(-)를 결선한다.
[ 기 배터리팩과 새로 구매한 배터리팩 병렬할 때 주의점 ]
- 사양은 반드시 동일해야 한다. (전압범위 Vdc, 용량 AH, 셀 종류)
- SOH(State of health)는 낮은 쪽 기준으로 변할 수 있다.
