Battery to Battery 충전기 ( DCDC 충전기 )

검색된 항목 수

수출 HS Code : 8504.40.30 / 타보스 직접 생산 (Made in Korea) / 마지막 작성일: 2024.01.09

TC-300W-DCDC-50V 정면 (클릭시 확대)



1. 다운로드 : 기술자료 (사양서/도면/통신 프로토콜)

모델명 TC-250W-DCDC-50V
사양서 [사양서] 300W DCDC 충전기_2024.pdf (준비중)

도면
실물 이미지형 도면(pdf) [실물 이미지형 도면] 300W DCDC 충전기_2024.01.09.pdf
2D (사용설명서 포함)
(PDF,DWG)
[2D] 300W DCDC 충전기_2024.01.09.pdf
[2D] 300W DCDC 충전기_2024.01.09.dwg
3D
(STP.IGS)
[3D] 300W DCDC 충전기_2024.01.09.zip

2. 제품 라인업 / 가격

번호 사진 / 모델명
(클릭시 확대)
설명 크기(mm)
무게 (Kg)
가격(원)
VAT별도

TC-300W-DCDC-25V

TC-300W-DCDC-50V

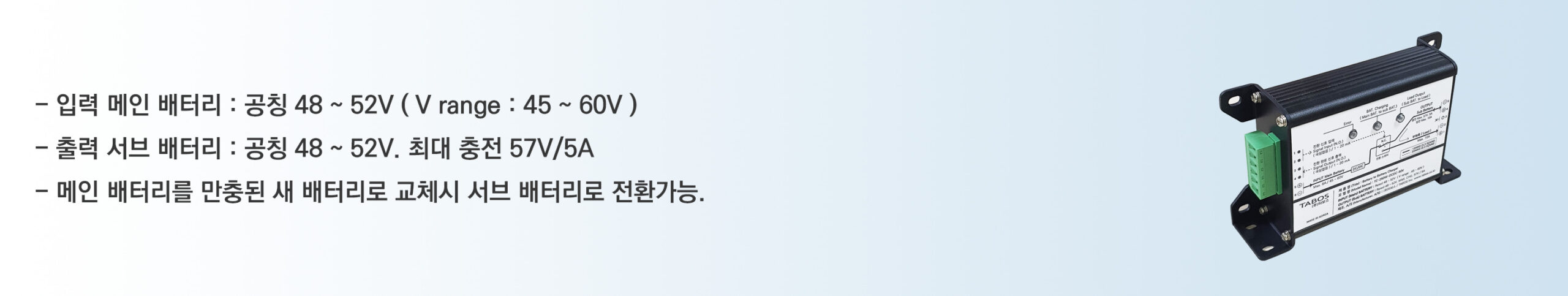

전환 신호 입력시 부하측이 메인 배터리에서 서브 배터리로 연결되어

메인배터리를 새 배터리로 교체시 편리하게 사용 가능.



  1. 컨트롤 부하를 제외한 대전력 부하를 배터리에서 분리하라 지령한다 / 스위치 P -> OFF
  2.  Signal Input 단자 : 스위치 A -> ON시켜 DCDC 충전기에 보조배터리를 컨트롤 부하에 연결하라고 명령한다.
  3. DCDC 충전기는 위 명령을 받고 스위치 B -> ON 시킨 후에 스위치 C -> OFF 시킨다.
  4. Signal Output 단자 스위치 D -> ON 시켜 위 명령을 수행했다는 회신을 보낸다.
  5. AGV,AMR 은 스위치 D -> ON 신호를 받고 메인배터리를 분리한다. (스위치 Q -> OFF)
  6. 메인 배터리를 만충된 새 배터리로 교체한 후에, 메인 배터리 파워를 컨트롤 부하에 연결시킨다.
  7. 대전력 부하를 배터리와 연결시킨다. ( 스위치 P -> ON )
  8. AGV/AMR 제어장치는 스위치 A -> ON시킨 후, 스위치 D -> ON 상태를 확인하면 배터리 교환 절차가 완료된다.
W 35
H 83.5
L 140
(    )Kg
350,000
