❚ 사양서 / 인증서 다운 로드

 수출 HS Code : 8504.40.30

위 제품사양서 pdf 자료에는 아래 내용보다 더 자세한 기술적 자료가 있습니다.

타보스 개발 / 직접생산 ( Made in Korea )

 정상충전 : 약 90% 이상충전     ,   여유충전 : 약 80% 이상충전 배터리로 각종 제어장치 전원공급시 권장 모델

❚ 제품군 및 모델명 / 주문코드 해설 / 가격

   ①     ②③  ④ / ⑤ ⑥

  TC – 7S10A–S        /L

  TC – 7S10A–S  /28V/L

  TC – 7S10A–S        /L

  TC – 3S15A-S

[ 충전기 모델 선정시 주의 사항 ]

◊ 여유충전은 배터리 최대 전압이 다소 낮은 관계로 각종 부하기기(일반제어장치,모터제어장치등)의 최대 사용가능전압 범위내에서 무리없이 전원공급 가능.

◊ 배터리의 부하로 연결되는 기기들의 상당수는 여유충전(다소낮은충전전압)에서는 문제없이 잘 작동되나 정상충전(다소높은충전전압)에서는 과전압 에러를 내는 기기들이 있습니다.

◊ 여유충전(80%충전)은 정상충전(90%충전)에 비해 충전이 덜 될 수 있지만 장수명에 유리합니다.

아래 도면을 클릭하시면 큰 그림으로 볼 수 있습니다.

[ 위 도면 ]  표준형 :  고정 브라켓 없음

[ 위 도면 ]  L자 고정 브라켓 있는 형

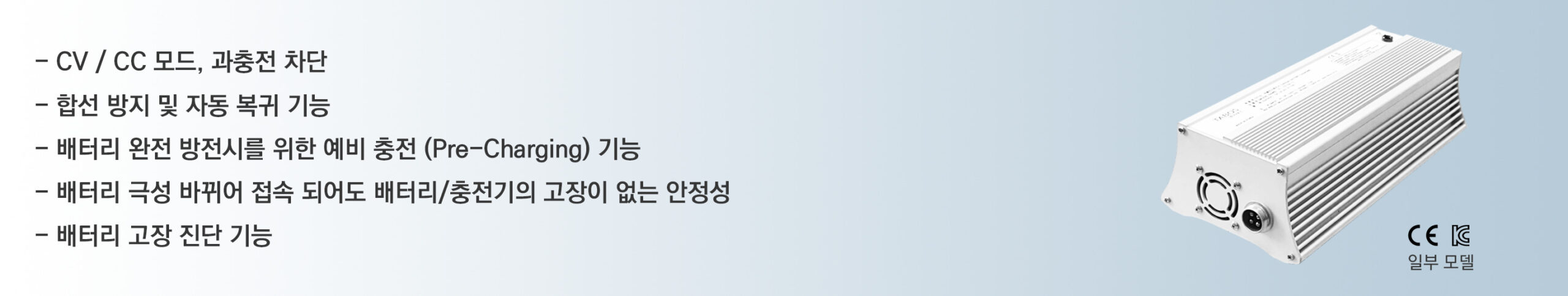

❚ 기능 및 안전 장치

[ 안전하게 리튬전지를 충전할 수 있게 다종의 안전 장치 구비 ]

   ◇ 역극성 방지 : +,-극성이 반대로 연결되더라도 배터리 및 충전기에 무리를 주거나 고장을 초래하지 않습니다.

       배터리 역결선 시 경고 표시 기능(시그널 LED 주황색 램프가 깜빡임) 이 있어 사용자가 결선을 바로 잡을 수 있습니다.

   ◇ 충전 시작시 소프트 스타트 기능으로 쇼크 감소 ( 천천히 전류를 올리는 기능 )

   ◇ 완충시에는 CC모드로 충전전류의 20%정도까지 서서히 감소시키게 되어 Slow다운 기능.

   ◇ 충전방식 : 정전압(CV) 및 정전류(CC) 충전.

   ◇ 회로 단락보호 및 자동복귀 : 출력선이 합선을 자동 감지하여 출력을 차단하며 합선이 해지시 자동 복귀됩니다.

   ◇ 과충전,과전류 방지 기능.

   ◇ 배터리 고장 등을 감지하여 이상 유무를 표시해 줍니다.
