앤더슨 코넥터 전선 HS Code : 8536.90.9010 / 돌입전류 제한기 HS Code : 8536.41.000 / 타보스 직접 생산 (Made in Korea) / 마지막 작성일: 2024.11.27
– 목차 –

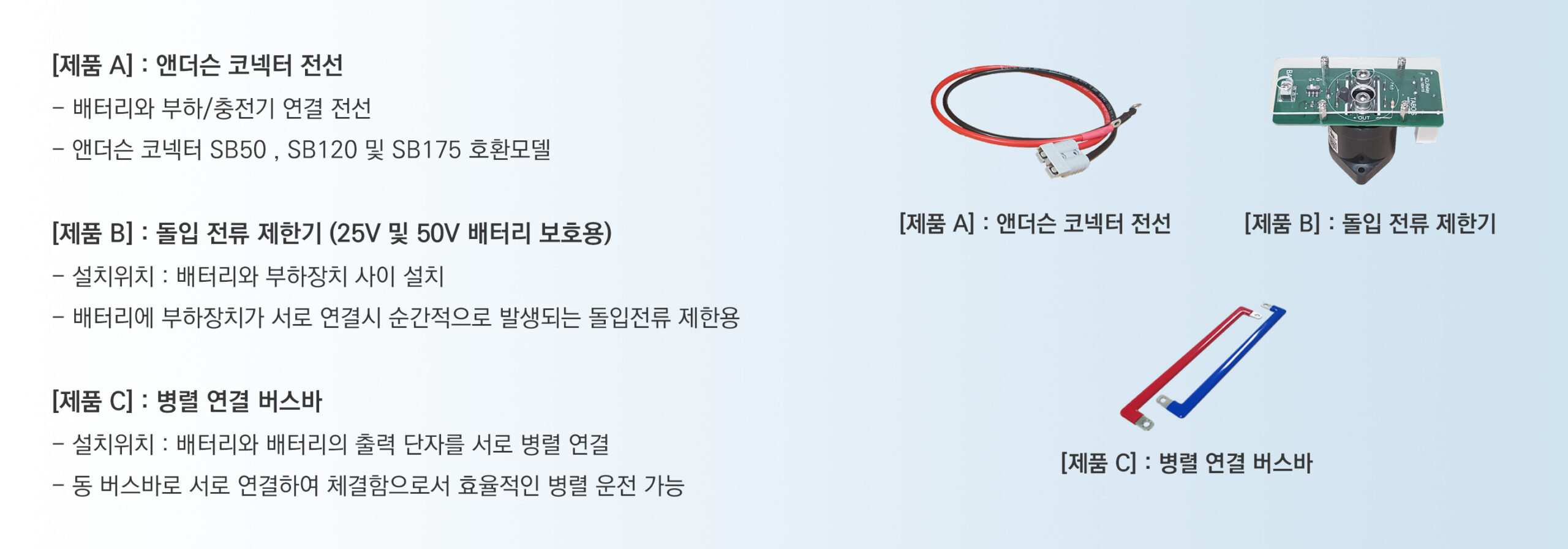

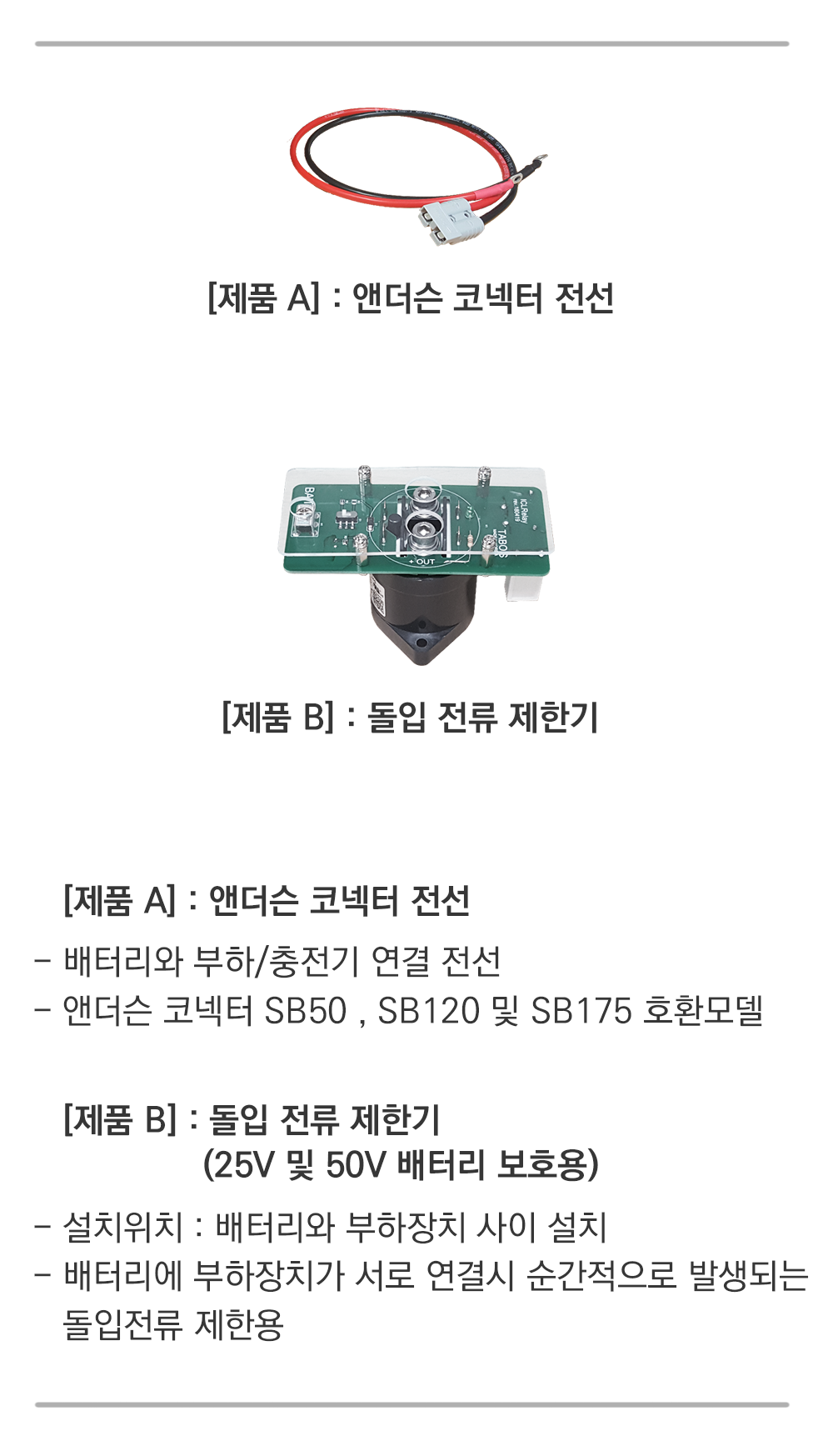

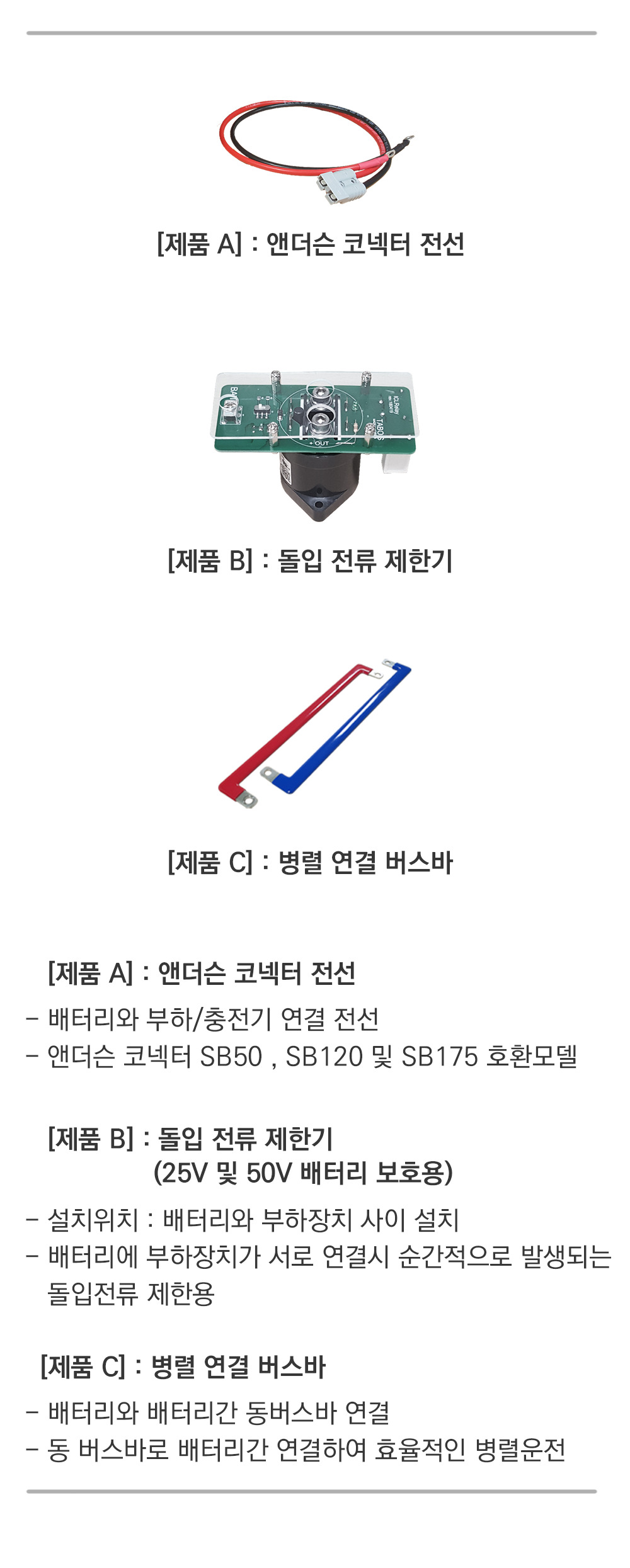

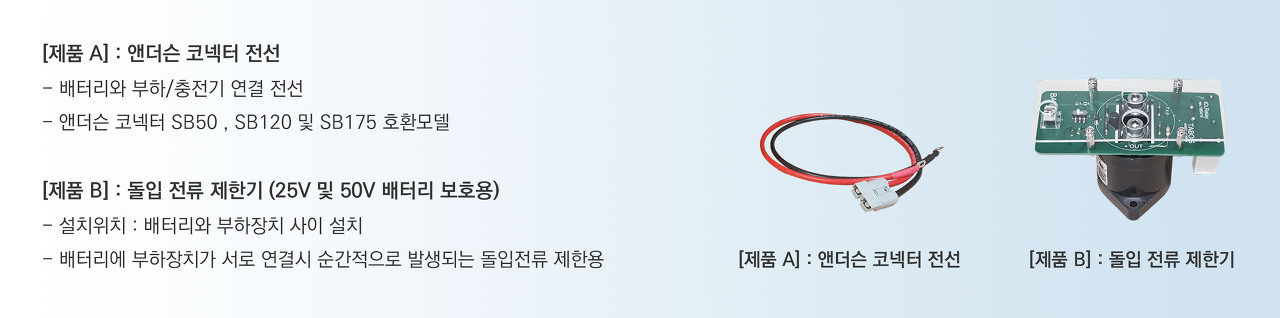

1. [제품A] 앤더슨 코넥터 전선
- 1-1) 다운로드 : 사양서
- 1-2) 모델 라인업 및 사양
- 1-3) 앤더슨 코넥터 전선 선정 방법
2. [제품B] 돌입 전류 제한기
- 2-1) 다운로드 : 사양서/2D/3D도면
- 2-2) 모델 라인업 및 사양
3. [제품C] 병렬 연결 버스바
- 3-1) LV 시리즈_버스바 도면/이미지/가격
- 3-2) LM 시리즈_버스바 도면/이미지/가격
4. [제품D] 배터리 잔량계
- 4-1) 모델 라인업 및 사양
1. [제품A] 앤더슨 코넥터 전선
1-1) 다운로드 : 사양서
| [ 제품 A ] 앤더슨 코넥터 전선 | |
| 사양서 | [사양서] 앤더슨코넥터전선.pdf |
1-2) 모델 라인업 및 사양
 구입 링크 (네이버 쇼핑몰) : https://smartstore.naver.com/tabos |
||||||||
| 번호 | 모델명 | 코넥터 사양 / 인증 | 최대 사용 전류 |
전선 사양 (SQMM) / 인증 |
O-ring 단자 사양 / 인증 |
전선 길이 (코넥터제외) |
가격(원) 부가세별도 |
전선 길이 증대시 0.1 m당 추가금액 |
| ① | SB50A-Gray-M4-800L | 앤더슨 SB50A, Gray / UL | 50A | 연선, 10 mm2 / CE,KC,VDE | M4 /__ | 800mm | 25,000 | 470 원 / (0.1m) |
| ② | SB50A-Gray-M6-800L | 앤더슨 SB50A, Gray / UL | 50A | 연선, 16 mm2 / CE,KC,VDE | M6 / UL | 800mm | 30,000 | 840원 / (0.1m) |
| ③ | SB120A-Gray-M6-800L | 앤더슨 SB120A, Gray / UL | 120A | 연선, 25 mm2 / CE,KC,VDE | M6 / UL | 800mm | 35,000 | 1,400원 / (0.1m) |
| ④ | SB120A-Gray-M8-800L | 앤더슨 SB120A, Gray / UL | 120A | 연선, 25 mm2 / CE,KC,VDE | M8 / UL | 800mm | 35,000 | 1,400원 / (0.1m) |
| ⑤ | SB175A-Gray-M6-800L | 앤더슨 SB175A, Gray / UL | 175A | 연선, 35 mm2 / CE,KC,VDE | M6 / UL | 800mm | 40,000 | 1,850원 / (0.1m) |
| ⑥ | SB175A-Gray-M8-800L | 앤더슨 SB175A, Gray / UL | 175A | 연선, 35 mm2 / CE,KC,VDE | M8 / UL | 800mm | 40,000 | 1,850원 / (0.1m) |
[ 주기 0 ] : 네이버 쇼핑몰 가격은 부가세 10%와 네이버 쇼핑몰 수수료가 포함된 가격입니다.
[ 주기 1 ] : 코넥터는 충전기쪽에 1개, 배터리 쪽에 1개 –> 2개가 1쌍으로 구성하여 사용.
[ 주기 2 ] : 제품형번 앞글자(예 SB50)는 코넥터 형번이며, 이 것이 같으면 서로 결합될 수 있음.
[ 주기 3 ] : 모델명의 800L은 전선길이가 800mm라는 의미이며, 비표준 길이가 필요한 경우, 주문 시 필요길이를 명기.
( 예를 들면 1500mm가 필요할 경우 –> ‘1500L’ 와 같이 모델번호에 기입. (길이가 길어지면 가격 상승)
가격 계산 예시 : SB120A-GRAY-M6-1500L
1500L-800L = 700L 추가됨 -> 추가금 = 0.7m x 14,000(원/m) = 9,800원 추가
총금액 = 35,000 + 9,800 = 44,800원 (부가세 별도)
[ 주기 4 ] : 배터리 및 충전기의 각 모델들의 체결 볼트 사양 확인 후 압착O-ring 단자 크기 선정할 것.
1-3) 앤더슨 코넥터 전선 선정 방법
2. [제품B] 돌입 전류 제한기
2-1) 다운로드 : 사양서/2D/3D 도면
| [ 제품 B ] 돌입 전류 제한기 | |
| 사양서 | [사양서] 돌입전류제한기_2024.11.27.pdf |
| 2D 도면 (PDF, DWG) |
[2D 도면] 돌입전류제한기_2024.08.15.pdf [2D 도면] 돌입전류제한기_2024.08.15.dwg |
| 3D 도면 (STP, IGS) |
[3D 도면] 돌입전류제한기_2021.04.zip |
2-2) 모델 라인업 및 사양
 구입 링크 (네이버 쇼핑몰) : https://smartstore.naver.com/tabos |
||||||
| 번호 | 모델명 | 최대 전류 최소 동작 전압 |
연속 허용 전류 | 체결볼트 | 크기(mm) , 무게 (Kg) |
가격(원) VAT제외 |
| ① | CL-25V150A-S | 150A 23VDC 이상 |
연속 부하시에는 릴레이 정격 허용전류(150A)의 70%인 –> 105A까지 사용 |
M6 (+) M4 (-) |
W 68 x H 68 x L 108 (mm) , 0.4Kg |
160,000 |
| ② | CL-50V150A-S | 150A 48VDC 이상 |
(위와 같음) | M6 (+) M4 (-) |
(위와 같음) | 160,000 |
[ 주기 0 ] : 네이버 쇼핑몰 가격은 부가세 10%와 네이버 쇼핑몰 수수료가 포함된 가격입니다.
3. [제품C] 병렬 연결 버스바(부스바)
[주기1] 3병렬로 사용할 경우, 타보스에 문의주시면 제작 가능합니다.
[주기2] 타보스 표준품이 적합하지 않은 경우, 배터리 설치 도면을 보내주시면 커스터마이징 가능합니다.
3-1) 버스바(부스바) 도면/이미지/가격_LV 시리즈
| [ 제품 C ] 병렬 연결 버스바(부스바)_ LV 시리즈 |
|||||||
| 버스바 모델명▶ | BUS-VX2-2P-U-L189 | BUS-VX3-2P-U-L263 | BUS-VX3-2P-i-L151 | BUS-VX3-3P-i-L288 | BUS-VX3-2P-11-L160 | ||
| 적용 케이스 형번 | VX2A, VX2, VX2COM |
VX3, VX3COM |
VX3/V, VX3COM/V | VX3, VX3COM | |||
| 최대 허용 전류▶ 권장 사용 전류▶ |
버스바 사양 = 2.5mm(두께) X 12mm(폭) = 30 SQMM 최대 허용 전류 = 1SQMM당 7A -> 최대 210A 권장 사용 전류 = 1SQMM당 5A -> 최대 150A |
||||||
| 2D 도면 (PDF, DWG) |
LV시리즈 배터리 버스바 모음_2024.07.10.pdf LV시리즈 배터리 버스바 모음_2024.07.10.dwg |
||||||
| 3D 도면 (STP, IGS) |
BUS-VX2-2P-U-L189.zip | BUS-VX3-2P-U-L263.zip | BUS-VX3-2P-i-L151.zip | BUS-VX3-3P-i-L288.zip | BUS-VX3-2P-11-L160.zip | ||
| 이미지 |  |
 |
 |
 |
* 배터리 브라켓을 U자형 브라켓으로 교체하셔야 합니다. |
||
| 가격 (2개 1SET)(원) 부가세 별도 _2024.07.30 |
83,000 | 91,000 | 73,000 | 91,000 | 73,000 | ||
| 주기 | 단자대 커버는 ㄱ자형과 평판형이 있습니다. 버스바 장착을 위해 평판형 필요시 발주서에 기재 부탁드립니다. | ||||||
3-2) 버스바(부스바) 도면/이미지/가격_LM 시리즈
| [ 제품 C ] 병렬 연결 버스바(부스바)_ LM 시리즈 |
||||
| 버스바 모델명▶ | BUS-X2-2P-U-L178 | BUS-X3-2P-U-L251 | BUS-X4-2P-U-L322 | |
| 적용 케이스 형번▶ | X2, X2COM | X3, X3COM |
X4, X4COM |
|
| 최대 허용 전류▶ 권장 사용 전류▶ |
버스바 사양 = 2.5mm(두께) X 12mm(폭) = 30 SQMM 최대 허용 전류 = 1SQMM당 7A -> 최대 210A 권장 사용 전류 = 1SQMM당 5A -> 최대 150A |
|||
| 2D 도면 (PDF, DWG) |
LM시리즈 배터리 버스바 모음_2023.12.06.pdf LM시리즈 배터리 버스바 모음_2023.12.06.dwg |
|||
| 3D 도면 (STP, IGS) |
BUS-X2-2P-U-L178.zip | BUS-X3-2P-U-L251.zip | BUS-X4-2P-U-L322.zip | |
| 이미지 |  |
 |
 |
|
| 가격 (2개 1SET)(원) 부가세 별도 _2024.07.30 |
83,000 | 86,000 | 97,000 | |
| 주기 | 단자대 커버는 ㄱ자형과 평판형이 있습니다. 버스바 장착을 위해 평판형 필요시 발주서에 기재 부탁드립니다. |
|||
4. [제품D] 배터리 잔량계 (중국산)
 구입 링크 (네이버 쇼핑몰) : https://smartstore.naver.com/tabos |
|||||||
| 번호 | 모델명 | 제품 설명 | 사양서 (pdf) | 크기(mm) |
가격(원) VAT제외 |
||
| ① | JS-C33 | 배터리 전압기반 잔량계 (중국산) | [사양서] 전압잔량계_2024.11.20.pdf | 61.5 mm * 33.5 mm * 13.5 mm | 11,000 | ||
[ 주기 0 ] : 네이버 쇼핑몰 가격은 부가세 10%와 네이버 쇼핑몰 수수료가 포함된 가격입니다.
