타보스 직접 생산 (Made in Korea) / 마지막 작성일: 2025.04.25
– 목차 –
1. [제품A] 배터리 저전압 차단기 (BLVD)
- 1-1) 다운로드 : 사양서/2D/3D도면
- 1-2) 모델 라인업 및 사양

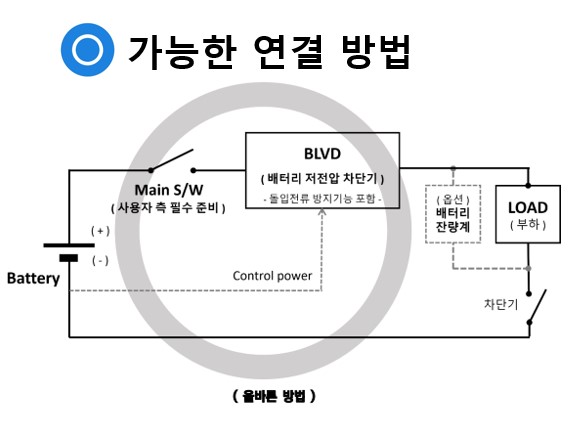

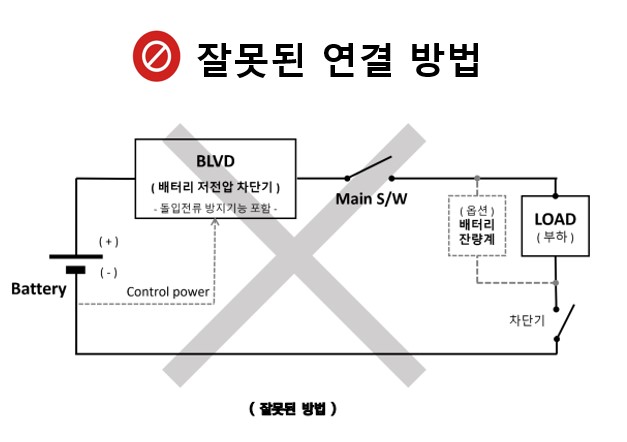

- 1-3) 연결 방법

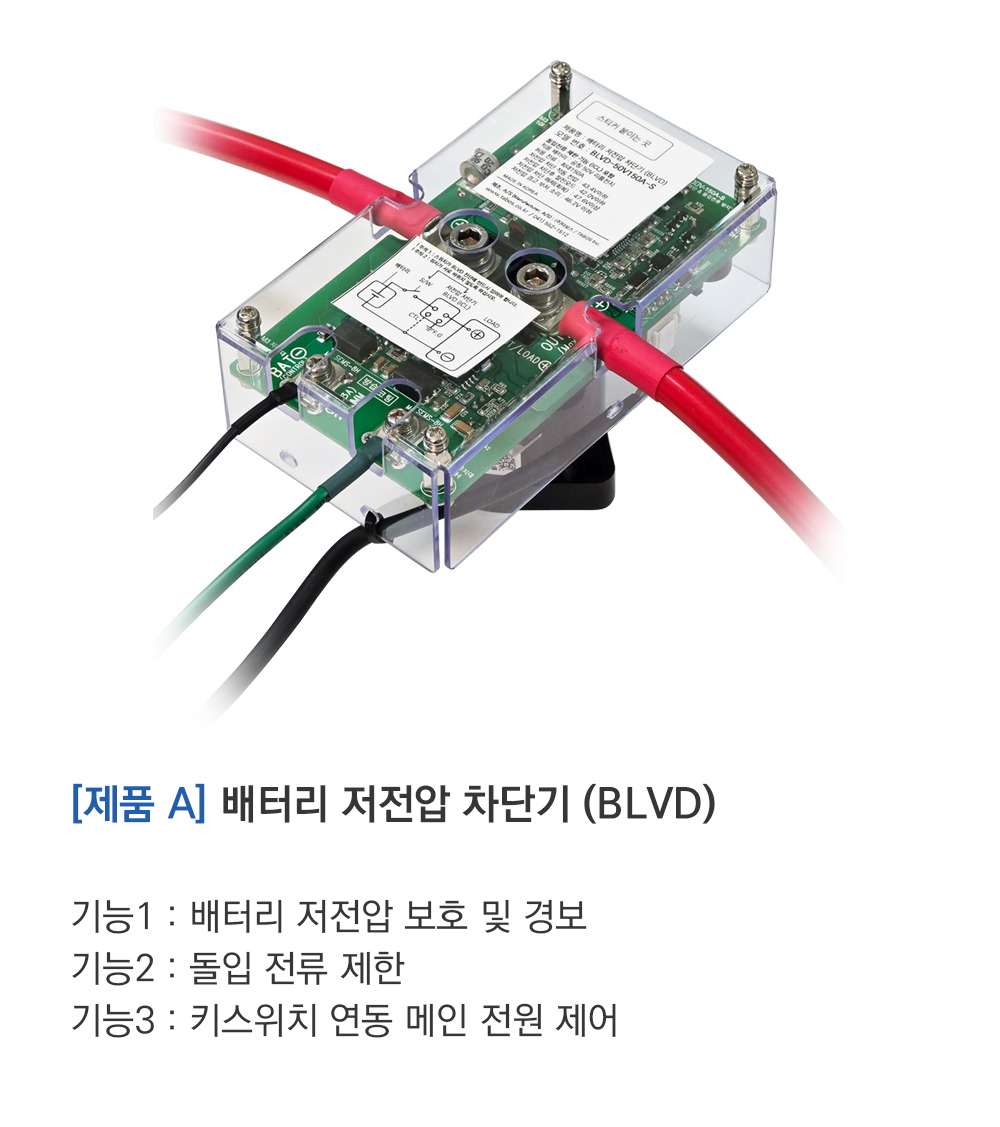

1. [제품A] 배터리 저전압 차단기 (BLVD)
1-1) 다운로드 : 사양서/2D/3D 도면
| 제품 종류 | 배터리 저전압 차단기 (BLVD) | |
| 사양서 | 공통 | [사양서] 배터리 저전압 차단기 (BLVD)_2025.04.25.pdf |
| 2D 도면 (PDF, DWG) |
공통 | [2D 도면] 배터리 저전압 차단기 (BLVD)_2025.04.25.pdf [2D 도면] 배터리 저전압 차단기 (BLVD)_2025.04.24.dwg |
| 3D 도면 (STP, IGS) |
BLVD-25V(50V)150A-S | [3D 도면] 배터리 저전압 차단기 (BLVD_150A)_2025.04.21.zip |
| BLVD-25V(50V)150A-S/L | [3D 도면] 배터리 저전압 차단기 (BLVD_150A)_with L브라켓_2025.04.21.zip | |
| BLVD-25V(50V)250A-S | [3D 도면] 배터리 저전압 차단기 (BLVD_250A)_2025.04.21.zip | |
| BLVD-25V(50V)250A-S/L | [3D 도면] 배터리 저전압 차단기 (BLVD_250A)_with L 브라켓_2025.04.24.zip |
*Note : 본 제품은 돌입전류 방지 기능이 내장되어 있습니다. 따라서 본 제품 적용시 돌입 전류 방지기를 추가로 사용하시면 안됩니다.
1-2) 모델 라인업 및 사양
| 번호 | 모델명 | 썸네일 | 최대 전류 최소 동작 전압 |
연속 허용 전류 | 크기(mm) , 무게 (g) |
가격(원) VAT제외 |
| ① | BLVD-25V150A-S |  (수평 장착) |
150A 23VDC 이상 |
연속 부하시에는 릴레이 정격 허용전류(150A)의 70%인 –> 105A까지 사용 |
71.7(W) X 67.2(H) X 124.4 (L) 480g |
220,000 |
| ② | BLVD-50V150A-S | 150A 48VDC 이상 |
||||
| ③ | BLVD-25V250A-S | 250A 23VDC 이상 |
연속 부하시에는 릴레이 정격 허용전류(250A)의 70%인 –> 175A까지 사용 |
82.5(W) X 78(H) X 138.5 (L) 620g |
250,000 | |
| ④ | BLVD-50V250A-S | 250A 48VDC 이상 |
||||
| ①-1 | BLVD-25V150A-S/L |  (L 브라켓 수직 장착) |
150A 23VDC 이상 |
연속 부하시에는 릴레이 정격 허용전류(150A)의 70%인 –> 105A까지 사용 |
70.9(W) X 127.2(H) X 72(L) | 235,000 |
| ②-1 | BLVD-50V150A-S/L | 150A 48VDC 이상 |
||||
| ③-1 | BLVD-25V250A-S/L | 250A 23VDC 이상 |
연속 부하시에는 릴레이 정격 허용전류(250A)의 70%인 –> 175A까지 사용 |
79.5(W) X 140.2(H) X 82(L) | 265,000 |
|
| ④-1 | BLVD-50V250A-S/L | 250A 48VDC 이상 |
*Note: 상태 모니터링용 User Interface (U/I) 커넥터 전선은 같이 무상으로 공급됩니다.
*Note : 출고되는 제품에 붙인 라벨상의 형명에는 ‘/L’ 은 표기되지 않습니다. ‘/L’표기가 있으면 단순히 L브라켓이 조립되어 출고될 뿐입니다
L 브라켓 장착형을 주문하였을 경우 필요에 따라 ‘L브라켓’을 볼트를 풀어 제거하면 수평 장착형이 됩니다.
