수출 HS Code : 8507.60.9000 / 분류 : 리튬이온축전지/기타
새 제품은 30% 충전된 상태로 출고됩니다. 충전하여 사용하십시오. / 타보스 직접 생산 (Made in Korea) / 마지막 작성일: 2023.02.23
1. 다운로드 : 기술자료 ( 사양서 / 인증서 )
| 항목 | LB-11V□□AH | LB-25V□□AH | |
| 사양서 | [사양서] 저부하용 리튬이온전지 LB시리즈 (21700셀 적용)_2022.02.22.pdf | ||
| 인증서 | CE | [CE] LB-11VOOAH.pdf | [CE] LB-25VOOAH.pdf |
2. 다운로드 : 2D/3D 도면
2-1) 11V 시리즈 (LB-11V□□AH series)
| 제품명 ▶ | LB-11V
60AH |
LB-11V
75AH |
LB-11V
90AH |
|||||||||
| 2D 도면 (PDF, DWG) |
[2D 도면] 저부하용 리튬이온전지 LB시리즈 (21700셀 적용)_2023.02.22.pdf [2D 도면] 저부하용 리튬이온전지 LB시리즈 (21700셀 적용)_2023.02.22.dwg |
|||||||||||
| 3D 도면 (stp,igs->zip) |
기본형 (M6 바인딩 포스트형) | [3D] LB-11V60AH.zip | [3D] LB-11V75AH.zip | [3D] LB-11V90AH.zip | ||||||||
| 옵션형 (터미널 블록형) | [3D] LB-11V60AH-TB.zip | [3D] LB-11V75AH-TB.zip | [3D] LB-11V90AH-TB.zip | |||||||||
2-2) 25V 시리즈 (LB-25V□□AH series)
| 제품명 ▶ | LB-25V
35AH |
LB-25V
45AH |
LB-25V
55AH |
|||||||||
| 2D 도면 (PDF, DWG) |
[2D 도면] 저부하용 리튬이온전지 LB시리즈 (21700셀 적용)_2023.02.22.pdf [2D 도면] 저부하용 리튬이온전지 LB시리즈 (21700셀 적용)_2023.02.22.dwg |
|||||||||||
| 3D 도면 (stp,igs->zip) |
기본형 (M6 바인딩 포스트형) | [3D]LB-25V35AH.zip | [3D]LB-25V45AH.zip | [3D]LB-25V55AH.zip | ||||||||
| 옵션형 (터미널 블록형) | [3D]LB-25V35AH-TB.zip | [3D]LB-25V45AH-TB.zip | [3D]LB-25V55AH-TB.zip | |||||||||
3. 주요 특징 안내
배터리는 어플리케이션(End Product)에 따라서 올바른 선정이 요구됩니다.
더 큰 용량 및 출력을 원하실 때에는 ‘대용량/모터구동용 배터리’ MOTOR 라인업에서 선정하십시오.
4. 제품 라인업
4-1) 11V ( LB-11V□□AH Series )
| 번호 | 모델 (전모델 CE인증) |
평균 공칭전압 |
출력단자 사양 |
에너지 (Wh) |
최대충전 전류 |
최대방전 전류 |
크기(mm) 무게(Kg) |
인증 현황 |
| ① | LB-11V60AH | 11V | 바인딩 포스트 | 660 | 15A | 18A | 96 x 78 x 363 / 2.8Kg | CE |
| ② | LB-11V60AH-TB | 터미널 블록 | 96 x 78 x 353 / 2.8Kg | |||||
| ③ | LB-11V75AH | 바인딩 포스트 | 820 | 96 x 78 x 428 / 3.5Kg | ||||
| ④ | LB-11V75AH-TB | 터미널 블록 | 96 x 78 x 418 / 3.5Kg | |||||
| ⑤ | LB-11V90AH | 바인딩 포스트 | 980 | 96 x 78 x 493 / 4.2Kg | ||||
| ⑥ | LB-11V90AH-TB | 터미널 블록 | 96 x 78 x 483 / 4.2Kg |
4-2) 25V ( LB-25V□□AH Series )
| 번호 | 모델 (전모델 CE인증) |
평균 공칭전압 |
출력단자 사양 |
에너지 (Wh) |
최대충전 전류 |
최대방전 전류 |
크기(mm) 무게(Kg) |
인증 현황 |
| ① | LB-25V35AH | 25.8V | 바인딩 포스트 | 890 | 15A | 18A | 96 x 166 x 253 / 3.9Kg | CE |
| ② | LB-25V35AH-TB | 터미널 블록 | 96 x 166 x 243 / 3.9Kg | |||||
| ③ | LB-25V45AH | 바인딩 포스트 | 1150 | 96 x 166 x 298 / 4.9Kg | ||||
| ④ | LB-25V45AH-TB | 터미널 블록 | 96 x 166 x 288 / 4.9Kg | |||||
| ⑤ | LB-25V55AH | 바인딩 포스트 | 1400 | 96 x 166 x 338 / 6.0Kg | ||||
| ⑥ | LB-25V55AH-TB | 터미널 블록 | 96 x 166 x 328 / 6.0Kg |

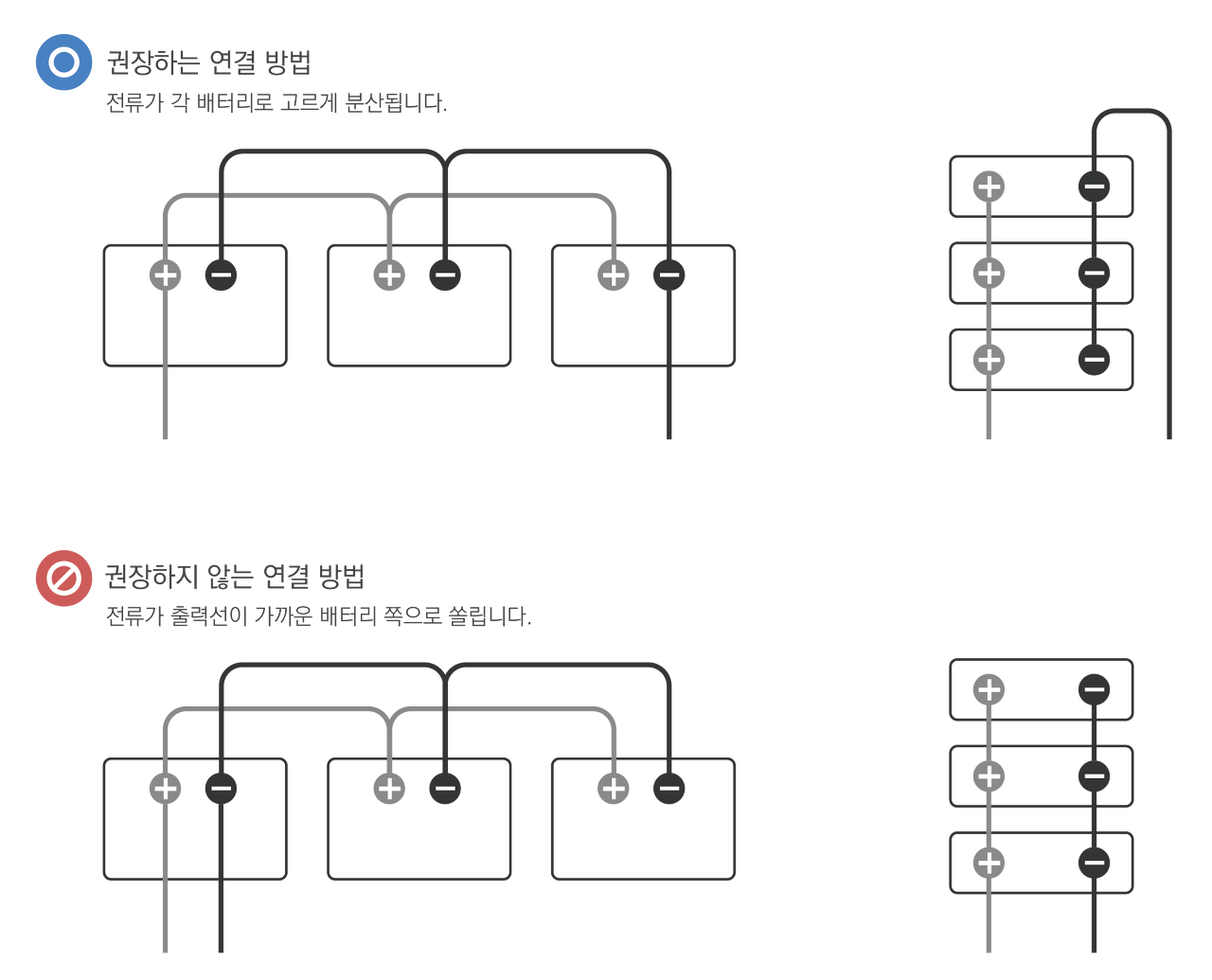

5. 사용시 주의사항 안내 : 병렬 묶음
[ 배터리팩 간 병렬 결선 시 기본 주의사항 ]
– SOC (State of Charge)를 똑같이 맞춰준다. (최소 전압 차 1V 내외)
– 결선 시 최종 (+)와 최종 (-)는 서로 다른 팩에서 결선하여 충방전 시 밸런스를 최대로 맞춰준다.
– 상기와 같이 결선할 수 없다면, 각 배터리와 부하(충전) 단자대 간 선 길이를 동일하게 맞춰준다.
예) 2개의 팩을 병렬할 경우, 1번 팩과 2번 팩의 같은 극성끼리 연결한 후, 1번팩에서 최종(+)를 2번팩에서 최종(-)를 결선한다.
[ 기 배터리팩과 새로 구매한 배터리팩 병렬할 때 주의점 ]
– 사양은 반드시 동일해야 한다. (전압범위 Vdc, 용량 AH, 셀 종류)
