(주)타보스


( 내용 업데이트/수정 일자 : 2019.02.20 )

  사양서 다운 로드

사 양 서 (한글)

(사양서) 700W 및 1500W 리튬전지 충전기- 2019.01.19.pdf

 사 양 서 (영문)

(English) 700W,1500W Li-ion Charger_2019.01.19.pdf

 통신규약 ( 프로토콜 ) / RS232C

외부 상위제어기에서 충전기 원격제어 / FA시스템용

[1500W 700W]통신프로토콜(RS232)_20180516.pdf

 PDF도 면

[고객도면] 충전기 전제품 _2019.02.20.pdf

Auto CAD도 면

[고객도면] 충전기 전제품 _2019.02.20.dwg

수출 HS Code : 8504.40.30

위 제품사양서 pdf 자료에는 아래 내용보다 더 자세한 기술적 자료가 있습니다.

인증 ( CE, KC ) 진행 중.



공통 사양


1. 기본 사양


- 충전 종지 전류 ( 만충으로 보고 충전을 중단하는 전류 ) =  최대 충전 전류의 약 10% 내외. (45A의 경우, 4A 미만 시)

- 대기전력 :   700W모델  : 17W  ,    1500W모델 : 30W

- 효율 :  87~91% (기종마다 다름) / (AC220V입력시)

- 충전 전류 리플 : 1A (리튬이온배터리 최적화)

- 역률 :  98%

- 크기 / 무게 :

    700W 모델 : W 140mm x H 77mm x L 340mm  ( 3.2 Kg )

    1500W모델 : W 180mm x H 86mm x L 410mm ( 5.2 Kg ) .

- 케이스 재질 : 알루미늄

- 입력 : 단상 220Vac (차단기CP 설치 권장 용량 : 15A ~ 20A)



2. 충전 전류 조절 기능


충전 중에도 "로터리 스위치"로 전류를 실시간으로 조절할 수 있습니다. (1단계 ~ 4단계) / 제품 출고시 기본 4단계 (Max.)로 출고.

 " 700W 모델 : Knob 스위치 / 1500W 모델 : Flat Knob 스위치 (소형 드라이버 필요)



전류를 3단계로 낮출 수 있습니다. (모델 별 오차 있음, AC 입력 패널부에 같이 장착된 세그먼트 표시 확인하며 조절 가능)

예) 25V45A 제품의 경우 : 1단계 - 약 16A  /  2단계 - 약 24A  /  3단계 - 33A 정도로 낮출 수 있음.


 3. 양방향 통신기능 (Remote 제어/모니터링 가능) – RS232C : 별도 옵션 모델 (모델명 끝에 COM 붙음)

 4. AC 전원 인가 시 부팅이 안되는 문제 (700W / 1500W 공통 - 고장 아님, 내구성 문제 없음.)

- 충전기 최초 전원 인가 시 정상적으로는 FND(숫자 표시)에서 숫자가 올라가며 부팅 초기화가 되어야 하는데 아무런 반응이 없는 경우,

 - 본체에 부착된 전원S/W는 단순히 AC220을 단락하는 스위치가 아닙니다. 리모트 제어를 지원하려다보니,

   설계 구조 상 내부(제어 회로)의 스위치를 외부에 부착했습니다.

 하여, 전원 인가 시 다음 순서를 지켜주시는게 좋습니다.

 1) 220Vac 전원 인가 시 스위치는 OFF 상태이어야 한다.
 2)전원 인가 후 스위치를 ON한다.

 만일, 상기와 같이 했는데도, 반응이 없다면

 3) 전원 스위치 OFF 및 220Vac 단락한 후 내부 캐패시터가 충분히 방전될 때 까지 (최대 1분)
 4) 대기 후 다시 상기 순서대로 시도해 보시고,

 이후에도 반응이 없다면, 의뢰서 작성 후 택배(방문) 접수 바랍니다.



❚ 제품군 및 모델명 / 주문코드 해설


타보스 개발 / 직접생산 ( Made in Korea )

색인

번호



모 델 명 / 기본

최대

충전전압

충전전류

(볼륨조정)

최대

충전전력

방식

가격

(VAT제외)

1

700W급

(7S 용)

공칭25V대

  TC-700W-25V25A/Max29V

29V

~27A

783W

정상충전(90%) / 기본모델

470,000

2

  TC-700W-25V25A/Max28V

28V

~27A

756W

여유충전(80%) / 기본모델

470,000

3

  TC-700W-25V25A/Max29V/COM

29V

~27A

783W

정상충전(90%) / 통신지원

590,000

4

  TC-700W-25V25A/Max28V/COM

28V

~27A

756W

여유충전(80%) / 통신지원

590,000

5



700W급

(14S 용)

공칭50V대

  TC-700W-50V13A/Max58V

58V

~13A

754W

정상충전(90%) / 기본모델

470,000

6

  TC-700W-50V13A/Max56V

56V

~13A

728W

여유충전(80%) / 기본모델

470,000

7

  TC-700W-50V13A/Max58V/COM

58V

~13A

754W

정상충전(90%) / 통신지원

590,000

8

  TC-700W-50V13A/Max56V/COM

56V

~13A

728W

여유충전(80%) / 통신지원

590,000

9

1500W급

(7S 용)

공칭25V대

  TC-1500W-25V45A/Max29V

29V

~45A

1305W

정상충전(90%) / 기본모델

800,000

10

  TC-1500W-25V45A/Max28V

28V

~45A

1260W

여유충전(80%) / 기본모델

800,000

11

  TC-1500W-25V45A/Max29V/COM

29V

~45A

1305W

정상충전(90%) / 통신지원

920,000

12

  TC-1500W-25V45A/Max28V/COM

28V

~45A

1260W

여유충전(80%) / 통신지원

920,000

13

1500W급

(14S 용)

공칭50V대

  TC-1500W-50V25A/Max58V

58V

~25A

1450W

정상충전(90%) / 기본모델

800,000

14

  TC-1500W-50V25A/Max56V

56V

~25A

1400W

여유충전(80%) / 기본모델

800,000

15

  TC-1500W-50V25A/Max58V/COM

58V

~25A

1450W

정상충전(90%) / 통신지

920,000

16

  TC-1500W-50V25A/Max56V/COM

56V

~25A

1400W

여유충전(80%) / 통신지

920,000





주문제작 ( 당사문의 )















                                                 ①

                                                TC- 700W - 25V 25A / Max29V / COM

                                         TC-1500W - 25V 45A / Max29V / COM

                                         TC-1500W - 25V 45A / Max28V



충전기 용량 명칭

TC-700W    ,     TC-1500W

적용 배터리 공칭 전압

25V : 배터리 셀 7직렬 배터리용 (공칭25.2V /최대충전29.4V)

50V : 배터리 셀 14직렬 배터리용 (공칭50.4V /최대충전58.8V)

충전 전류 등급

   충전전류 크기 분류

옵션 ) 최대 충전 전압

주문자 지정 충전 최대 전압


옵션/일부모델 )

자동화시스템용(FA) 통신포트

COM : 양방향 통신 (RS232C)

충전개시, 충전종료, 충전전류제어, 모니터링정보 등등..

주기 : 통신포트 사용시 충전출력단자 측면에 D-Sub 9 핀(수,Male) 코넥터 장착






❚ 충전기 모델 선정시 주의 사항

여유충전은 배터리 최대 전압이 다소 낮은 관계로 각종 부하기기(일반제어장치,모터제어장치등)의 최대 사용가능전압 범위내에서 무리없이 전원공급 가능.

배터리의 부하로 연결되는 기기들의 상당수는 여유충전(다소낮은충전전압)에서는 문제없이 잘 작동되나 정상충전(다소높은충전전압)에서는 과전압 에러를 내는 기기들이 있습니다.

여유충전(80%충전)은 정상충전(90%충전)에 비해 충전이 덜 될 수 있지만 장수명에 유리합니다.

옵션 주문품 : 출력전선 및 코넥터

SB50A-Gray-M4-800L

( 700W 모델용 )


SB50A-Gray-M6-800L

( 1500W 모델용 )

1) 전류용량 50A, 터미널 M4용 및 M6용, 전선길이 800mm,

2) 커넥터: 앤더슨 SB50A 회색 호환모델,본 커넥터는 암수가 따로 없이 동일한 커넥터 쌍으로 서로 결합되며, +/- 가 서로 일치하는 방향으로만 끼워야 삽입되게 되어 있습니다.


3) 출력전선 조합사용 예



 * 2개 구입 사용 예 : 1개는 배터리, 1개 충전기


 * 3개 구입 사용 예 : 1개는 배터리, 1개 충전기, 1개 부하측


 * 주의 : 700W충전기 터미널은 M4,  1500W충전기는 M6,

          타보스 배터리는 일반적으로 M6 입니다.

수출 HSCode :

8544.49.2011

25,000원

(VAT제외)






충전기 성능과 리튬전지 수명 및 안전성

최근 논문에서는

충전기의 충전전류 리플 및 이 리플에 의해 부가적으로 유기되는 펄스성 노이즈[ V(t)=L*di/dt ]가 리튬전지의 BMS(Battery Management System) 성능을 열화(劣化)시켜 안전문제를 야기시킬 수 있으며,

리튬이온 전지의 양극 및 음극의 코팅 물질 (Ni-Mn-Co-Li 산화물 및 흑연입자)을 파손시켜 수명을 단축시키며 배터리 셀의 특성 불균형을 초래한다는 실증 연구논문이 보고되고 있습니다.

이런 현상은 당사가 8여년간 리튬전지 및 충전기 수명관련 데이터 취합을 통해서도 알게되었습니다.



참고논문 : ‘The effects of high frequency current ripple on electric vehicle battery Performance’ by ‘Kotub Uddin’ , ‘Andrew D. Moore’ in UK.





 [  타보스 제품과 타회사 제품의 '충전 전류 리플' 비교 측정 데이터 ]

측정장비 : Tektronics / TCP303 with TCPA300



[ 타보스 충전기 :  TC-1500W-25V45A ]                                             [ 타회사(OOOO) 충전기 : 25V 50A충전기 ]



충전전류 리플량(A) = 1A                                                                     충전전류 리플량(A) = 31.6A







◊  타보스 리튬전지 충전기는 위 사진에서 보듯이 충전 전류 리플이 타회사(시험한것)에 비해 3%정도로 작게 하여 리튬전지 안정성을 높였습니다.

또한 저전압 구간에서의 미세충전기능 및 다단 전류 증대 기능 등 리튬전지를 보호하기 위한 여러 기능이  있습니다.



◊  특히 타보스 리튬전지에는 타보스 충전기를 적용하여 쌍으로 사용하기를 권장드립니다.



도 면

700W 충전기

1500W 충전기

위 도면을 클릭하시면 큰 그림로 볼 수 있습니다.


 700W 충전기



1500W 충전기

❚  충전기 품질에 따른 리튬전지 수명 및 고장 관계

리튬전지의 고장방지 및 수명보장을 위해서는 품질이 우수한 충전기가 필요합니다.

최근 논문에서는 충전기의 충전전류 리플과 펄스성 노이즈가 리튬전지의 BMS(Battery Management System) 성능을 열화시키며 또한 리튬이온 전지의 양극 및 음극의 코팅 물질 (Ni-Mn-Co-Li 산화물 및 흑연입자)를 파손시켜 수명을 단축시키는 실증 연구논문이 보고되고 있으며,

또한 타보스의 지난 8년간의 실증 경험을 통해서도 입증되고 있읍니다.

특히 타보스 리튬전지에는 타보스 충전기를 적용하기를 권장합니다.

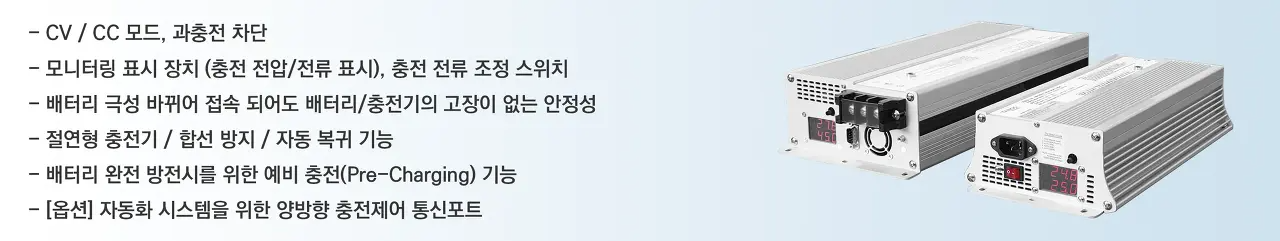

❚  제품 특징 / 작동방법 / 안전장치


[ 전기 회로적 특징 ]

 LLC공진형 컨버터 방식으로 Soft Switching [ZVS(Zero Voltage Switching) ZCS(Zero Current Switching)] 구현이 가능하여 저노이즈발생, 저발열, 내구성 증대를 구현함.

 Mi-com 내장을 통해 배터리 상태에 따른 최적 충전 성능 구현 à 안전성증대, 편의성증대



[  충전기 충전 진행 절차 ]

 배터리가 연결되어 있지 않을 때는 출력단자에서 전기가 출력되지 않습니다. à 안전기능 확보.



 배터리가 연결된 후 충전기는 배터리 전압을 감지하여 배터리 전압이 정상보다 낮으면 미세전류로 충전을 개시합니다. 이는 자동 예비충전 (Pre Charging) 기능을 통해 구현되는데 (이 때 시그널 LED램프가 빨강과 초록이 번갈아 깜빡임) 배터리 전압이 정상치에 도달할 때까지 계속됩니다. 이 시간은 배터리 용량 및 과방전 정도에 따라 수초에서 수십분까지도 소요될 수 있습니다. 배터리가 과방전이 되었을 때에만 본 기능이 구현됩니다. 이는 배터리를 보호하고 안전을 확보하기 위함입니다.



 충전기에 연결된 배터리 전압이 정상치 범위 내에 있으면 배터리가 연결된 후 수초 후에 전류를 다단계로 서서히 올리며 충전을 시작합니다. 이는 소프트 스타트 기능으로 구현됩니다.

이는 특히 무인방송차에 탑재된 배터리를 충전할 때 유용한데 별다른 제어 없이 무인반송차가 충전소(홈포지션)에 도착되어 충전기에 결합되어 있을 때 전기적 스파크 없이 안정적으로 충전을 진행하게 됩니다.



 배터리 충전은 만충전압 전까지 정전류(CC) 충전을 지속합니다.

예를 들어 TC-1500W-25V45A/Max29V 모델 제품은 45A 정도로 충전을 지속합니다.



 배터리가 만충전압에 도달하면 정전압(CV) 모드로 충전을 하게 되는데 이 때 만충전압을 넘지 않은 범위에서 최대 전류를 충전하게 되며, 충전전류는 서서히 감소하게 됩니다.



 충전전류가 서서히 감소되어서 정격 충전전류의 10~20%(기종마다 다름) 정도까지 떨어지게 되면 만충으로 인식하여 충전을 정지 시킵니다. 이 때 충전기의 모든 작동은 정지되며 냉각팬 작동도 멈춤니다.

예를 들어 TC-1500W-25V45A/Max29V 모델 제품은 45A10%인 약 4A 내외에서 충전을 종료합니다.



[ 기타 안전 사양 ]

 회로 단락보호 자동복귀 : 출력선이 합선을 자동 감지하여 출력을 차단하며 합선이 해지시 자동 복귀됩니다.

 배터리의 과충전, 과전류충전 방지 기능이 있습니다.

 1 AC전원단과 2 출력DC전원단이 전기적으로 절연되어 있어 있습니다.

 배터리 역극성 결선 감지장치가 있어서 + / - 바뀌어 접속되어도 배터리 충전기가 고장이 나지 안습니다. 시그널LED 주황색 램프가 깜빡입니다. 사용자가 결선을 바로 잡으면 정상 충전을 있습니다.



[ 편의 장치 ]

 모니터링 표시장치 : 충전 전압 충전전류 표시

 충전전류 조정 : 볼륨 스위치를 통한 전류 조정 기능

 배터리 고장 등을 감지하여 이상 유무를 표시해 줍니다.
