수출 HS Code : 8507.60.0000 / 타보스 직접 생산 (Made in Korea) / 마지막 작성일: 2022.06.30
❚ 다운로드 : 기술자료 ( 사양서 / 계산시트 / 인증서 )
| 항목 | 주기 |
파일 다운로드
|
||||||
| 사양서 (1) | LM 시리즈 ( 18650 셀 적용 ) | [사양서] 모터용 LM 리튬이온전지(18650셀 적용)_2022.06.11.pdf | ||||||
| 사양서 (2) | LV 시리즈 / 신제품 ( 전기차용 21700 셀 적용 ) |
추후 업로드 예정 ( 도면은 아래 '다운로드: 2D/3D 도면'항목 참조 ) | ||||||

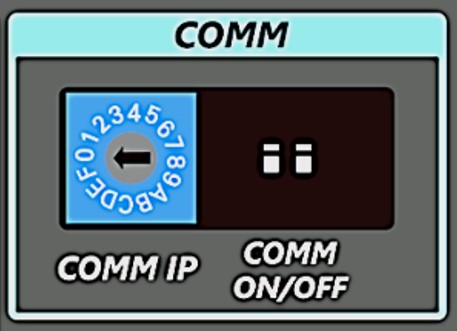

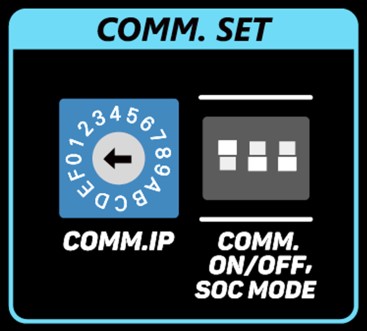

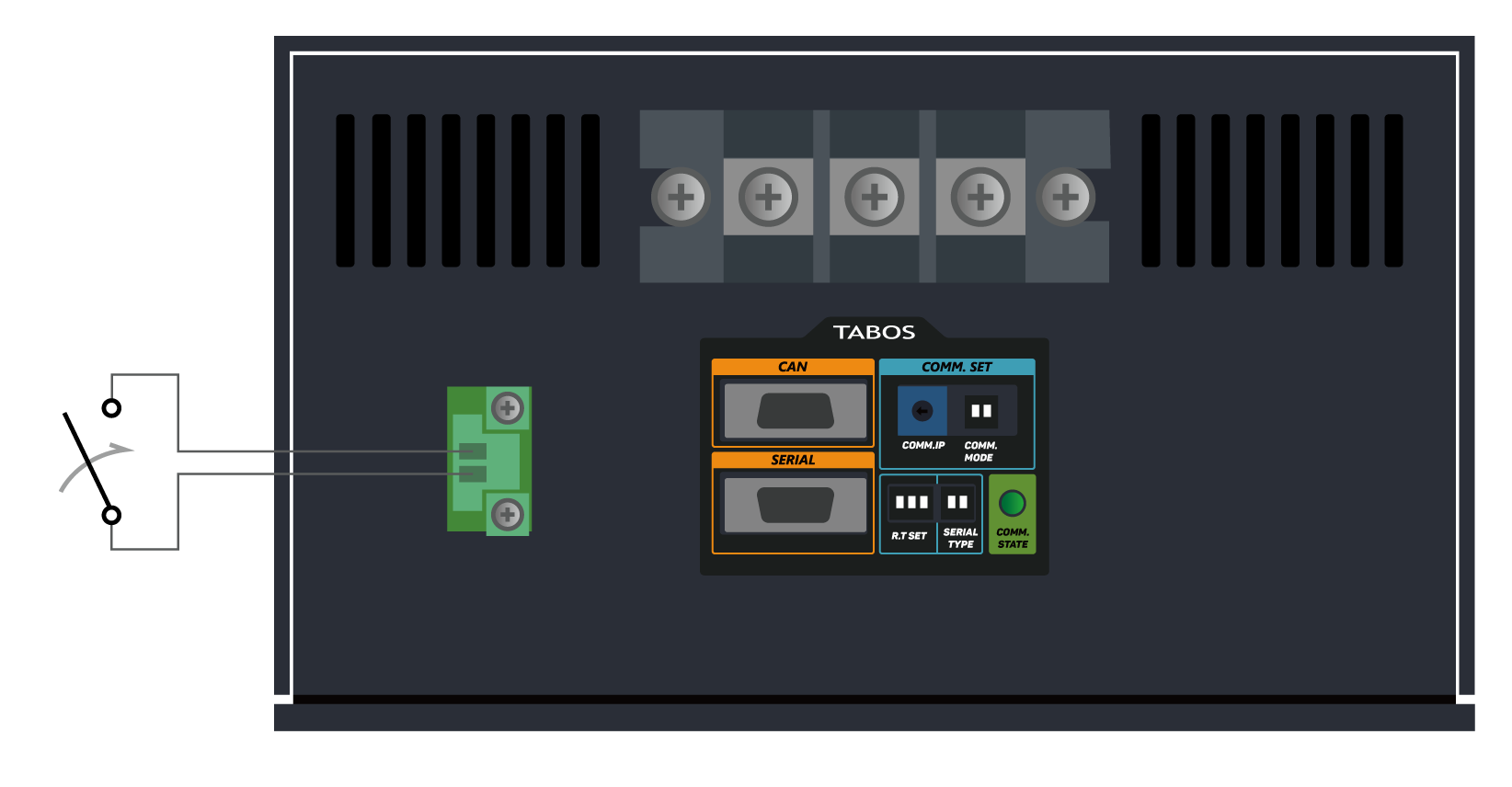

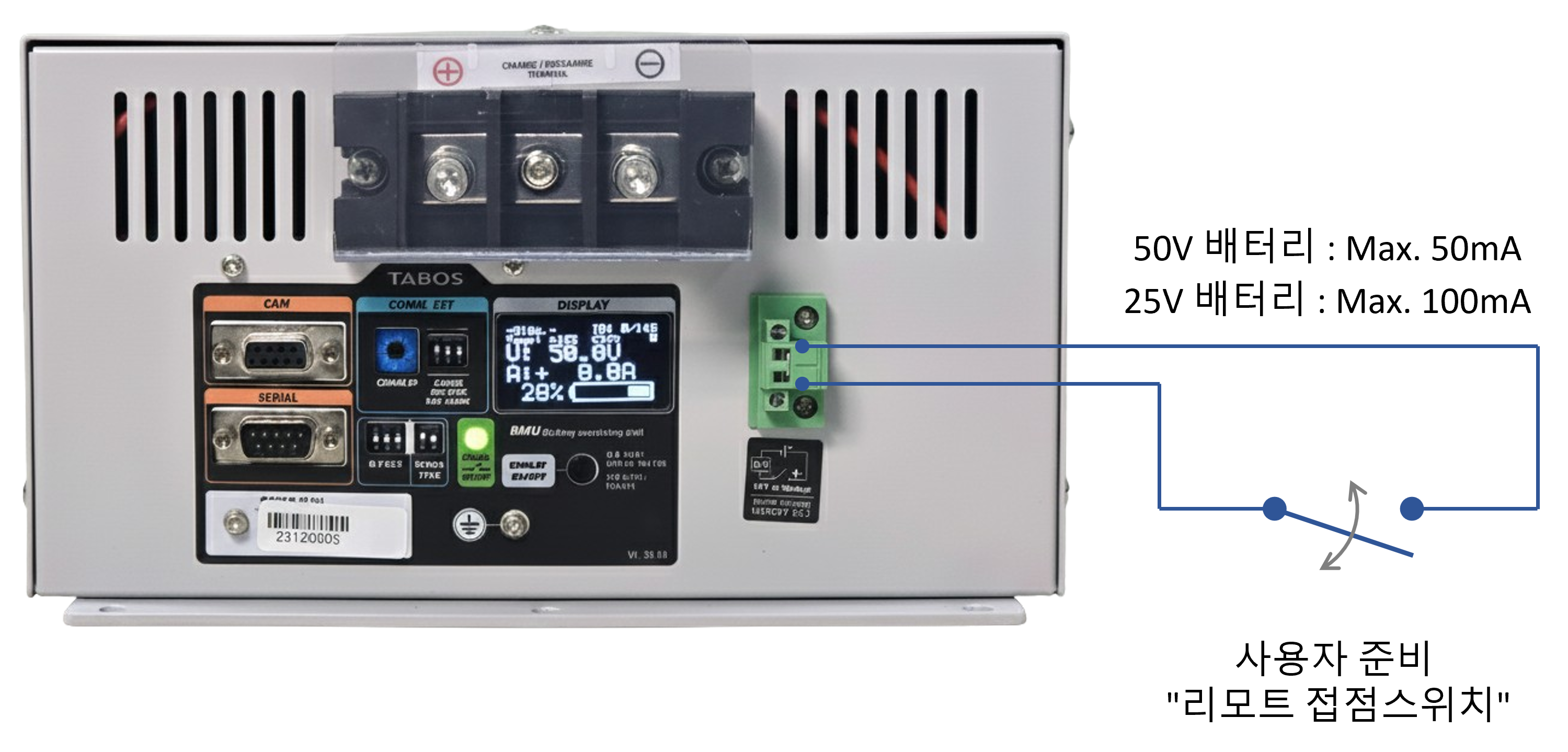

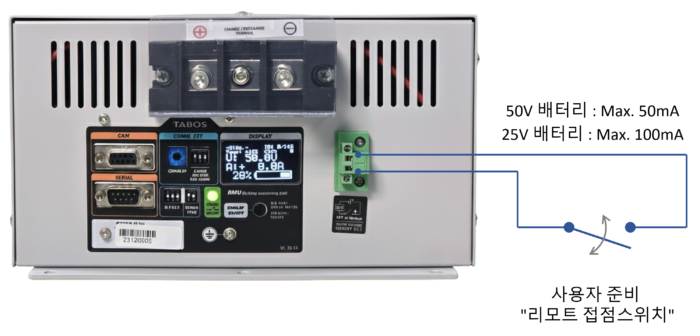

| 통신규약 프로토콜 | 모델명에 COM 포함한 제품 (통신보드 BMU 장착) |
[통신규약] D_Sub 9핀 2포트용 (CAN,RS232,422,485)_2021.07.16.pdf |
||||||
| 배터리 선정 계산식 | 엑셀 자동 계산식 (모터용량,시스템 구성에 따른 계산식) |
[계산시트] AGV(전동차) 리튬전지, 충전기 용량 선정_2020.02.xlsx | ||||||
| 전선 전압 강하 계산 | 엑셀 자동 계산식 | [NEW 배선자료] 타보스 배터리 전선 선정가이드_2021.03.xlsx | ||||||
| 기타 기술 자료 | 리튬전지 일반 기술자료, 해외 운송시 주의사항, 배터리 전압별 추정 잔량(SOC)비교표 |
[설계 도움자료] 설계자를 위한 리튬전지의 이해와 충전 기술.pdf [해외 운송 안내] UN38.3인증 필수 법규 안내.pdf [전압-잔량 비교표] 리튬이온전지 전압-잔량.pdf |
||||||
| 인증서 |
CE, UN38.3, MSDS |
모델명과 함께 요청하시면 메일로 보내드립니다. 요청시 연락처 : abc@tabos.co.kr |
||||||
*주기 : 리튬전지를 해외에서 사용(수출포함)할 계획이 있는 경우에는 제품 선정시부터 UN38.3인증품을 선택해 주십시오. 해당 인증이 없을 시, 해외 운송이 불가능 합니다.
타보스 제품목록표에는 약칭으로 ‘UN인증품’이라고 표시해 놓았습니다.
❚ 다운로드 : 2D/3D 도면
1) LM 시리즈 ( LG에너지솔루션 18650 셀 적용 )
주기 : 배터리케이스 형명은 배터리 모델명에서 제일 뒷자리 코드번호입니다. 예) LM-MOTOR-25V-70AH-X2에서 'X2'
| 케이스 형번▶ | CV□□□, CVCOM□□□ |
CH□□□, CHCOM□□□ |
W2, W2COM |
W3, W3COM |
X2, X2COM |
X3, X3COM |
X4, X4COM |
|
| 수정 내역 | 변경사항 없음 | 2021.08 기준 변경(폭 최대 18mm 축소)된 케이스 2D / 3D 도면 업데이트 완료 | ||||||
| 도면2D (PDF,DWG) |
[2D] 모터용 LM 리튬이온전지(18650셀 적용)_2022.05.23-1.pdf [2D] 모터용 LM 리튬이온전지(18650셀 적용)_2022.05.23-1.dwg |
|||||||
| 도면3D (STP,IGS) |
[3D] CV.zip [3D] CVCOM.zip |
[3D] CH.zip [3D] CHCOM.zip |
[3D] W2.zip [3D] W2COM.zip |
[3D] W3.zip [3D] W3COM.zip |
[3D] X2.zip [3D] X2COM.zip |
[3D] X3.zip [3D] X3COM.zip |
[3D] X4.zip [3D] X4COM.zip |
|
2) LV 시리즈 ( LG에너지솔루션 21700 셀 적용 ) / 신제품 / 차기 주력제품
주기 : 전기차용 셀 채용으로 인하여, 기존 LM시리즈 배터리 대비 1) 수명이 1.2배 이상 증대. 2) 같은 에너지용량 대비 무게 및 크기가 15% 축소. 3) 안전성(safety) 증대.
4) 가격은 11% 저렴 (전기차 대량생산의 효과)
| 케이스 ▶ | DV□□□, DVCOM□□□ |
DH□□□, DHCOM□□□ |
VW2, VW2COM |
VW3, VW3COM |
VX2A, VX2ACOM |
VX2, VX2COM |
VX3, VX3COM |
|
| 도면 : 2D (PDF, DWG) |
[2D] 모터용 LV(신형) 시리즈 리튬이온전지(21700셀 적용)_2022.05.25-1.pdf [2D] 모터용 LV(신형) 시리즈 리튬이온전지(21700셀 적용)_2022.05.25-1.dwg |
|||||||
| 도면 : 3D (STP, IGS) |
[3D] DV.zip [3D] DVCOM.zip |
[3D] DH.zip [3D] DHCOM.zip |
[3D] VW2.zip [3D] VW2COM.zip |
[3D] VW3.zip [3D] VW3COM.zip |
[3D] VX2A.zip [3D] VX2ACOM.zip |
[3D] VX2.zip [3D] VX2COM.zip |
[3D] VX3.zip [3D] VX3COM.zip |
|

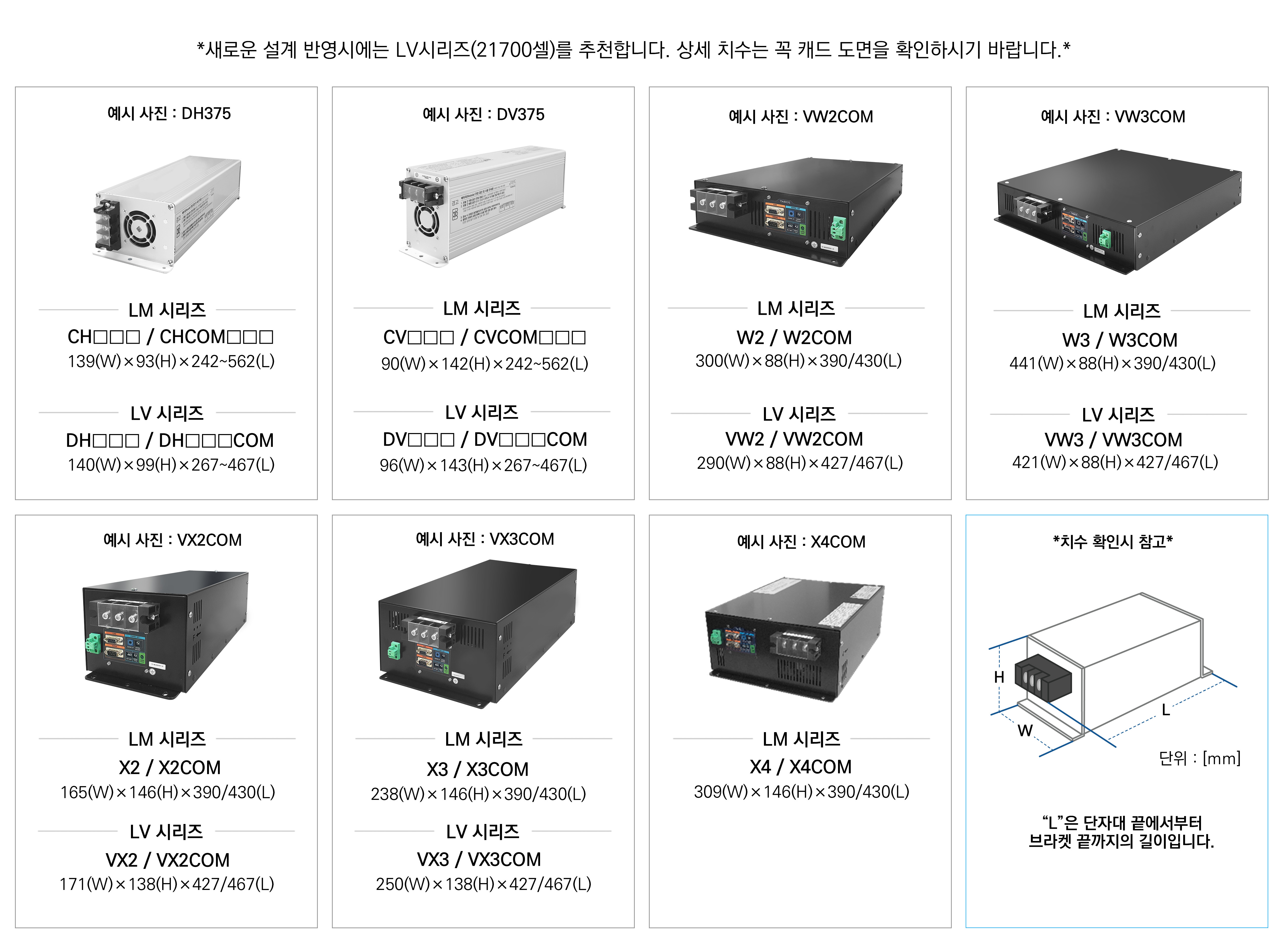

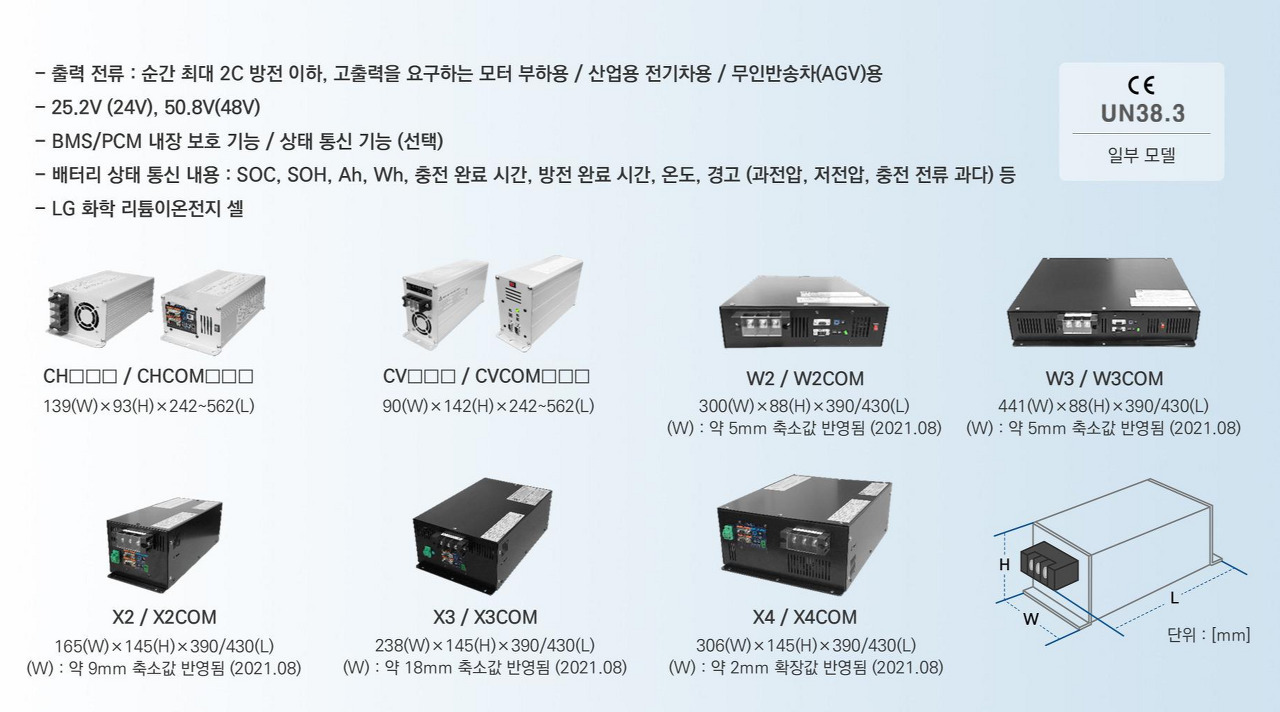

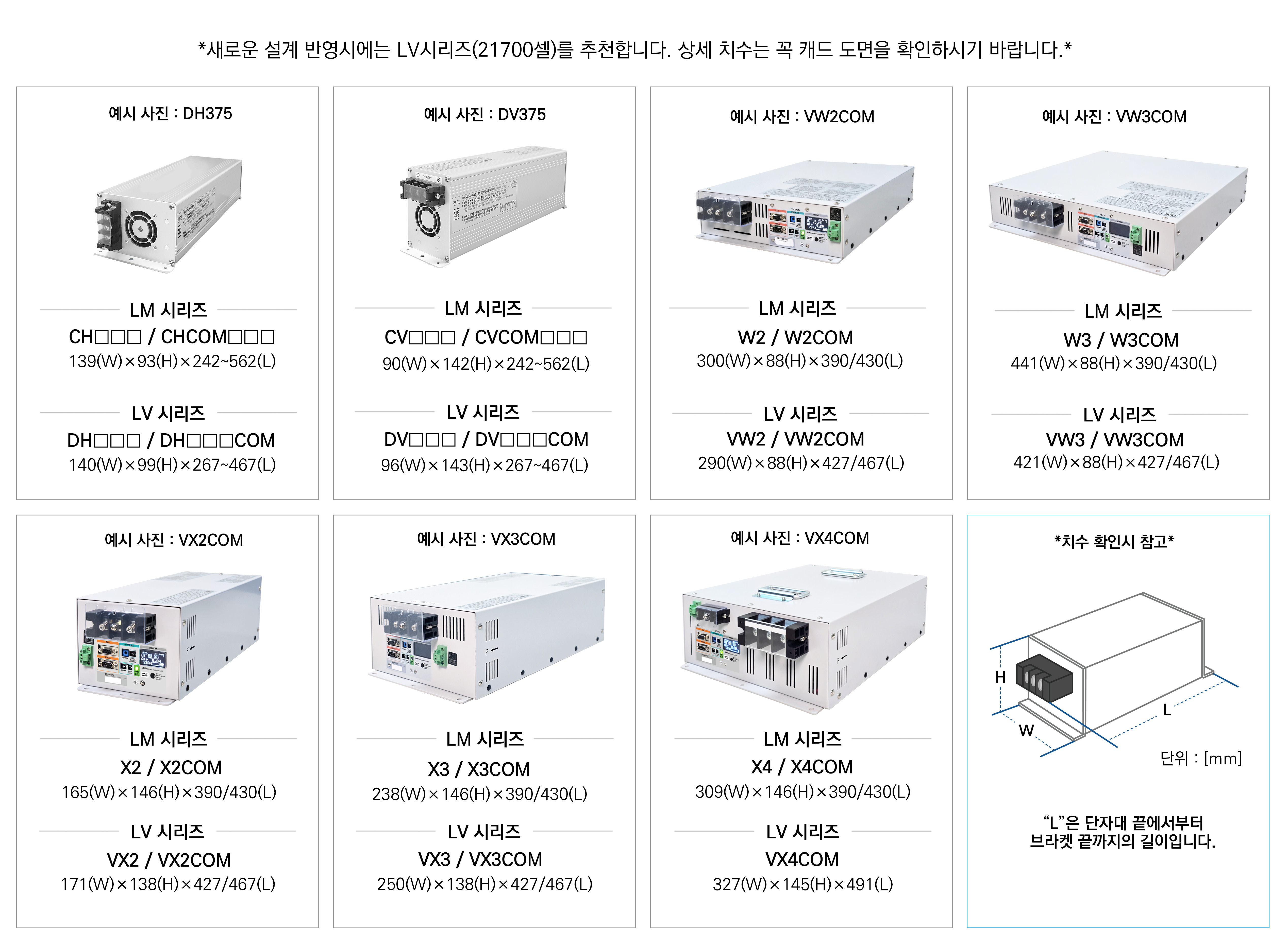

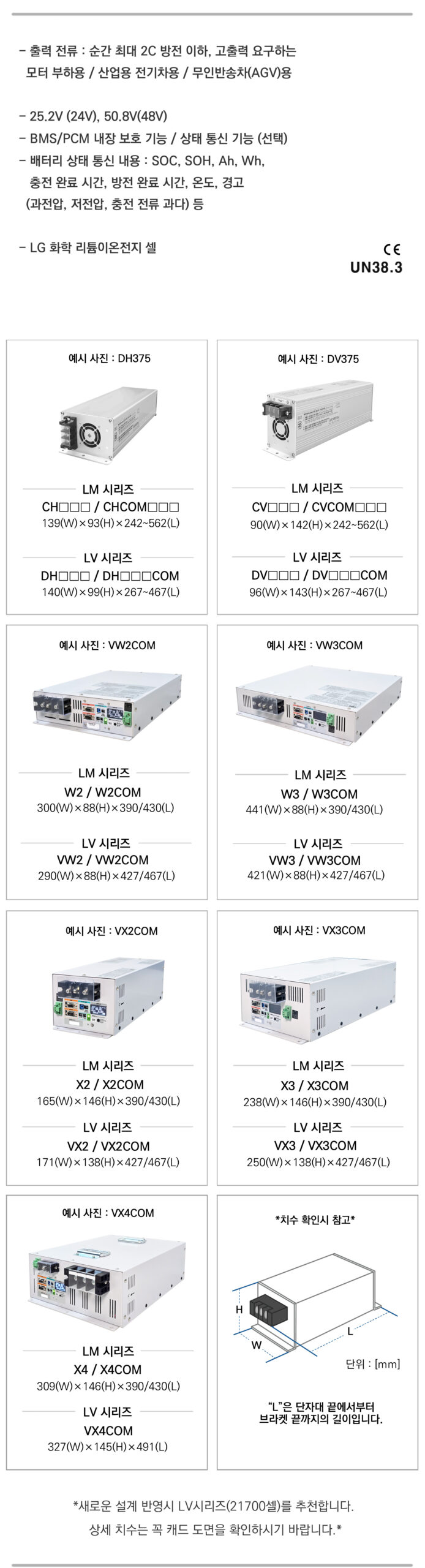

❚ LM 시리즈( LG에너지솔루션 18650셀 ) 제품 라인업
1) 25V 형 ( LM-MOTOR-25V-□□□AH 시리즈 ) 17AH ~ 140AH / 0.75C 충전 가능
*아래 표 인증 현황에서 UN은 UN38.3인증의 약칭입니다.
| 색인 코드 |
모델명(주문코드) ( LM-MOTOR-25V-OOAH-케이스형번 ) |
크기 (mm) ( 길이 X 폭 X 높이 ) ( L X W X H ) |
최대무게 (Kg) |
인증 현황 |
최대방전 전류(A) |
최대충전 전류(A) |
통신 지원 |
적용 충전기 |
비고 |
| 25V- 17AH (440Wh) |
LM-MOTOR-25V-17AH-CV190 | 234 X 90 X 142 | 3.3 | CE | 34 | 13 |
TC-7S10A-S | ||
| LM-MOTOR-25V-17AH-CVCOM230 | 274 X 90 X 142 | ㅇ | |||||||
| LM-MOTOR-25V-17AH-CH190 | 234 X 139 X 93 | ||||||||
| LM-MOTOR-25V-17AH-CHCOM230 | 274 X 139 X 93 | ㅇ | |||||||
| 25V- 35AH (880Wh) |
LM-MOTOR-25V-35AH-CV330 | 374 X 90 X 142 | 5.5 | CE UN |
70 | 26 | TC-700W |
||
| LM-MOTOR-25V-35AH-CVCOM370 | 414 X 90 X 142 | ㅇ | |||||||
| LM-MOTOR-25V-35AH-CH330 | 374 X 139 X 93 | ||||||||
| LM-MOTOR-25V-35AH-CHCOM370 | 414 X 139 X 93 | ㅇ | |||||||
| 25V- 52AH (1,320Wh) |
LM-MOTOR-25V-52AH-CV470 | 514 X 90 X 142 | 7.5 | CE UN |
90 | 39 |
|||
| LM-MOTOR-25V-52AH-CVCOM510 | 554 X 90 X 142 | ㅇ | |||||||
| LM-MOTOR-25V-52AH-CH470 | 514 X 139 X 93 | ||||||||
| LM-MOTOR-25V-52AH-CHCOM510 | 554 X 139 X 93 | ㅇ | |||||||
| 25V- 70AH (1,760Wh) |
LM-MOTOR-25V-70AH-W2L300 | 300 X 295 X 82 | 10.5 | 70 | 26 | ||||
| LM-MOTOR-25V-70AH-W2 | 380 X 295 X 85 | 90 | 52 |
TC-1500W | |||||
| LM-MOTOR-25V-70AH-W2COM | 420 X 295 X 85 | ㅇ | |||||||
| LM-MOTOR-25V-70AH-X2 | 380 X 160 X 143 | CE UN |
Handle 옵션 가능 | ||||||
| LM-MOTOR-25V-70AH-X2COM | 420 X 160 X 143 | ㅇ | Handle 옵션 가능 | ||||||
| 25V- 104AH (2,650Wh) |
LM-MOTOR-25V-104AH-W3 | 380 X 436 X 88 | 15.5 | 90 | 78 |
TC-3000W | |||
| LM-MOTOR-25V-104AH-W3COM | 420 X 436 X 88 | ㅇ | |||||||
| LM-MOTOR-25V-104AH-X3 | 380 X 233 X 143 | CE UN |
Handle 옵션 가능 | ||||||
| LM-MOTOR-25V-104AH-X3COM | 420 X 233 X 143 | ㅇ | Handle 옵션 가능 | ||||||
| 25V- 139AH (3,530Wh) |
LM-MOTOR-25V-139AH-X4 | 380 X 303.4 X 146 | 20.5 | CE UN |
90 | 104 |
Handle 옵션 가능 | ||
| LM-MOTOR-25V-139AH-X4COM | 420 X 303.4 X 146 | ㅇ | Handle 옵션 가능 |
3) 50V 형 ( LM-MOTOR-50V-□□□AH 시리즈 ) 17AH ~ 70AH / 0.75C 충전 가능
*아래 표 인증 현황에서 UN은 UN38.3인증의 약칭입니다.
| 색인 코드 |
모델명(주문코드) ( LM-MOTOR-50V-OOAH-케이스형번 ) |
크기 (mm) ( 길이 X 폭 X 높이 ) ( L X W X H ) |
최대무게 (Kg) |
인증 현황 |
최대방전 전류(A) |
최대충전 전류(A) |
통신 지원 |
적용 충전기 |
비고 |
| 50V- 17AH (880Wh) |
LM-MOTOR-50V-17AH-CV330 | 374 X 90 X 142 | 5.5 | 34 | 13 |
TC-700W | |||
| LM-MOTOR-50V-17AH-CVCOM370 | 414 X 90 X 142 | ㅇ | |||||||
| LM-MOTOR-50V-17AH-CH330 | 374 X 139 X 93 | ||||||||
| LM-MOTOR-50V-17AH-CHCOM370 | 414 X 90 X 142 | ㅇ | |||||||
| 50V- 35AH (1,760Wh) |
LM-MOTOR-50V-35AH-W2 | 380 X 295 X 85 | 10.5 | 70 | 26 |
TC-1500W | |||
| LM-MOTOR-50V-35AH-W2COM | 420 X 295 X 85 | ㅇ | |||||||
| LM-MOTOR-50V-35AH-X2 | 380 X 160 X 143 | CE UN |
Handle 옵션 가능 | ||||||
| LM-MOTOR-50V-35AH-X2COM | 420 X 160 X 143 | ㅇ | Handle 옵션 가능 | ||||||
| 50V- 50AH (2,650Wh) |
LM-MOTOR-50V-52AH-W3 | 380 X 436 X 88 | 15.5 | 90 | 39 |
TC-3000W | |||
| LM-MOTOR-50V-52AH-W3COM | 420 X 436 X 88 | ㅇ | |||||||
| LM-MOTOR-50V-52AH-X3 | 380 X 233 X 143 | CE UN |
Handle 옵션 가능 | ||||||
| LM-MOTOR-50V-52AH-X3COM | 420 X 233 X 143 | ㅇ | Handle 옵션 가능 | ||||||
| 50V- 70AH (3,650Wh) |
LM-MOTOR-50V-70AH-X4 | 380 X 303.4 X 146 | 20.5 | CE UN |
90 | 53 |
Handle 옵션 가능 | ||
| LM-MOTOR-50V-70AH-X4COM | 420 X 303.4 X 146 | ㅇ | Handle 옵션 가능 |
❚ LV 시리즈( LG에너지솔루션 21700셀 ) 제품 라인업 / 신제품 / 차기 주력제품
1) 25V 형 ( LV-25VOOAH 시리즈 ) 25AH ~ 150AH / 0.75C 충전 가능
아래 표의 대부분의 제품에 대하여 2022년까지 CE,UN 인증을 받을 것입니다.
현재 순차적으로 진행중에 있습니다.
*아래 표 인증 현황에서 UN은 UN38.3인증의 약칭입니다.
| 색인 코드 |
모델명(주문코드) ( LV-25VOOAH-케이스형번 ) |
크기 (mm) ( 길이 X 폭 X 높이 ) ( L X W X H ) |
최대무게 (Kg) |
인증 현황 |
최대방전 전류(A) |
최대충전 전류(A) |
통신 지원 |
적용 충전기 |
비고 |
| 25V-25AH (640Wh) |
LV-25V25AH-DV215 | 266.5 X 95.5 X 143 | 3.7 | 50 | 18.7 | ||||
| LV-25V25AH-DV255COM | 306.5X 95.5 X 143 | o | |||||||
| LV-25V25AH-DH215 | 266.5 X 140 X 98.5 | ||||||||
| LV-25V25AH-DH255COM | 306.5 X 140 X 98.5 | o | |||||||
| 25V-50AH (1,270Wh) |
LV-25V50AH-DV375 | 426.5 X 95.5 X 143 | 7.3 | CE,UN | 100 | 35 | |||
| LV-25V50AH-DV415COM | 466.5 X 95.5 X 143 | o | |||||||
| LV-25V50AH-DH375 | 426.5 X 140 X 98.5 | ||||||||
| LV-25V50AH-DH415COM | 466.5 X 140 X 98.5 | o | |||||||
| 25V-80AH (2,040Wh) |
LV-25V80AH-VX2A | 427 X 176.1 X 122.1 | CE,UN | 56 | Handle 옵션 가능 | ||||
| LV-25V80AH-VX2ACOM | 467 X 176.1 X 124.6 | o | Handle 옵션 가능 | ||||||
| 25V-100AH (2,550Wh) |
LV-25V100AH-VW2 | 427 X 290.1 X 87.9 | 14.5 | 70 | |||||
| LV-25V100AH-VW2COM | 467 X 292.1 X 87.9 | o | |||||||
| LV-25V100AH-VX2 | 427 X 176.1 X 145.6 | Handle 옵션 가능 | |||||||
| LV-25V100AH-VX2COM | 467 X 176.1 X 145.6 | o | Handle 옵션 가능 | ||||||
| 25V-150AH (3,820Wh) |
LV-25V150AH-VW3 | 427 X 421.1 X 87.9 | 22 | 105 | |||||
| LV-25V150AH-VW3COM | 467 X 421.1 X 87.9 | o | |||||||
| LV-25V150AH-VX3 | 427.4 X 255.1 X 145.6 | Handle 옵션 가능 | |||||||
| LV-25V150AH-VX3/V | 427 X 142.6 X 255.5 | 수직 장착형 | |||||||
| LV-25V150AH-VX3COM | 467 X 255.1 X 145.6 | o | Handle 옵션 가능 | ||||||
| LV-25V150AH-VX3COM/V |
467 X 142.6 X 255.5 | o | 수직 장착형 |
3) 50V형 ( LV-50VOOAH 시리즈 ) 25AH ~ 75AH / 0.75C 충전 가능
아래 표의 대부분의 제품에 대하여 2022년까지 CE,UN 인증을 받을 것입니다.
현재 순차적으로 진행중에 있습니다.
*아래 표 인증 현황에서 UN은 UN38.3인증의 약칭입니다.
| 색인 코드 |
모델명(주문코드) ( LV-50VOOAH-케이스형번 ) |
크기 (mm) ( 길이 X 폭 X 높이 ) ( L X W X H ) |
최대무게 (Kg) |
인증 현황 |
최대방전 전류(A) |
최대충전 전류(A) |
통신 지원 |
적용 충전기 |
비고 |
| 50V-25AH (1,270Wh) |
LV-50V25AH-DV375 | 426.5 X 95.5 X 143 | 7.3 | 50 | 18.7 | ||||
| LV-50V25AH-DV415COM | 466.5 X 95.5 X 143 | o | |||||||
| LV-50V25AH-DH375 | 426.5 X 140 X 98.5 | ||||||||
| LV-50V25AH-DH415COM | 466.5 X 140 X 98.5 | o | |||||||
| 50V-40AH (2,040Wh) |
LV-50V40AH-VX2A | 427 X 176.1 X 122.1 | 80 | 28 | Handle 옵션 가능 | ||||
| LV-50V40AH-VX2ACOM | 467 X 176.1 X 124.6 | o | Handle 옵션 가능 | ||||||
| 50V-50AH (2,550Wh) |
LV-50V50AH-VW2 | 427 X 290.1 X 87.9 | 14.6 | CE,UN (진행중) |
100 | 35 | |||
| LV-50V50AH-VW2COM | 467 X 292.1 X 87.9 | o | |||||||
| LV-50V50AH-VX2 | 427 X 176.1 X 145.6 | CE,UN (진행중) |
Handle 옵션 가능 | ||||||
| LV-50V50AH-VX2COM | 467 X 176.1 X 145.6 | o | Handle 옵션 가능 | ||||||
| 50V-75AH (3,820Wh) |
LV-50V75AH-VW3 | 427 X 421.1 X 87.9 | 22 | CE,UN | 52.5 | ||||
| LV-50V75AH-VW3COM | 467 X 421.1 X 87.9 | o | |||||||
| LV-50V75AH-VX3 | 427.4 X 255.1 X 145.6 | CE,UN (진행중) |
Handle 옵션 가능 | ||||||
| LV-50V75AH-VX3/V | 427 X 142.6 X 255.5 | 수직 장착형 | |||||||
| LV-50V75AH-VX3COM | 467 X 255.1 X 145.6 | o | Handle 옵션 가능 | ||||||
| LV-50V75AH-VX3COM/V | 467 X 142.6 X 255.5 | o | 수직 장착형 |
❚ 주요 특징 및 주의 사항 (모터구동, 산업전기차, AGV용, E-MOBILITY )
◇ LM / LV 등급 모델 시리즈명 의미
* LM = Lithium Ion Medium rate (18650 cell)
* LV = Lithium Ion for electric Vehicle (21700 cell)
◇ 라인업 표에서 UN표시는 UN38.3 인증을 의미하며, 해외 운송 (위험물 포장) 시 증빙 필수입니다.
UN38.3 인증 시험 내용은 총 8개 항목 (저기압안전성, 열충격시험, 진동시험, 충격시험(배터리팩),
합선시험, 충격시험(배터리셀), 과충전시험, 강제방전시험 ) 입니다.
◇ 전압이 높은 배터리 - 50V(48V)를 적용하면, 전류(전선 굵기)를 줄일 수 있습니다.
◇ 리튬배터리 선정 방법은 사양서 마지막 부록을 참조하십시오.
◇ 배터리 수명 및 안전 관리를 위해서 충전 최적화가 중요합니다. 타보스 충전기 사용을 권장드립니다.
◇ 표기된 용량(Wh, Ah)은 최대값이며, 충방전 조건에 따라 80% - 90% 정도가 실사용 영역입니다.
사용 권장 전압: 25V (23V ~ 29V) , 50V (46V ~ 58V) 이며, 이 범위 내에서
충전 횟수는 수명에 큰 영향을 미치지 않습니다. 그러나, 과방전/과충전은 수명에 큰 영향을 미칩니다.
❚ 사용시 주의사항 안내 : 병렬 묶음

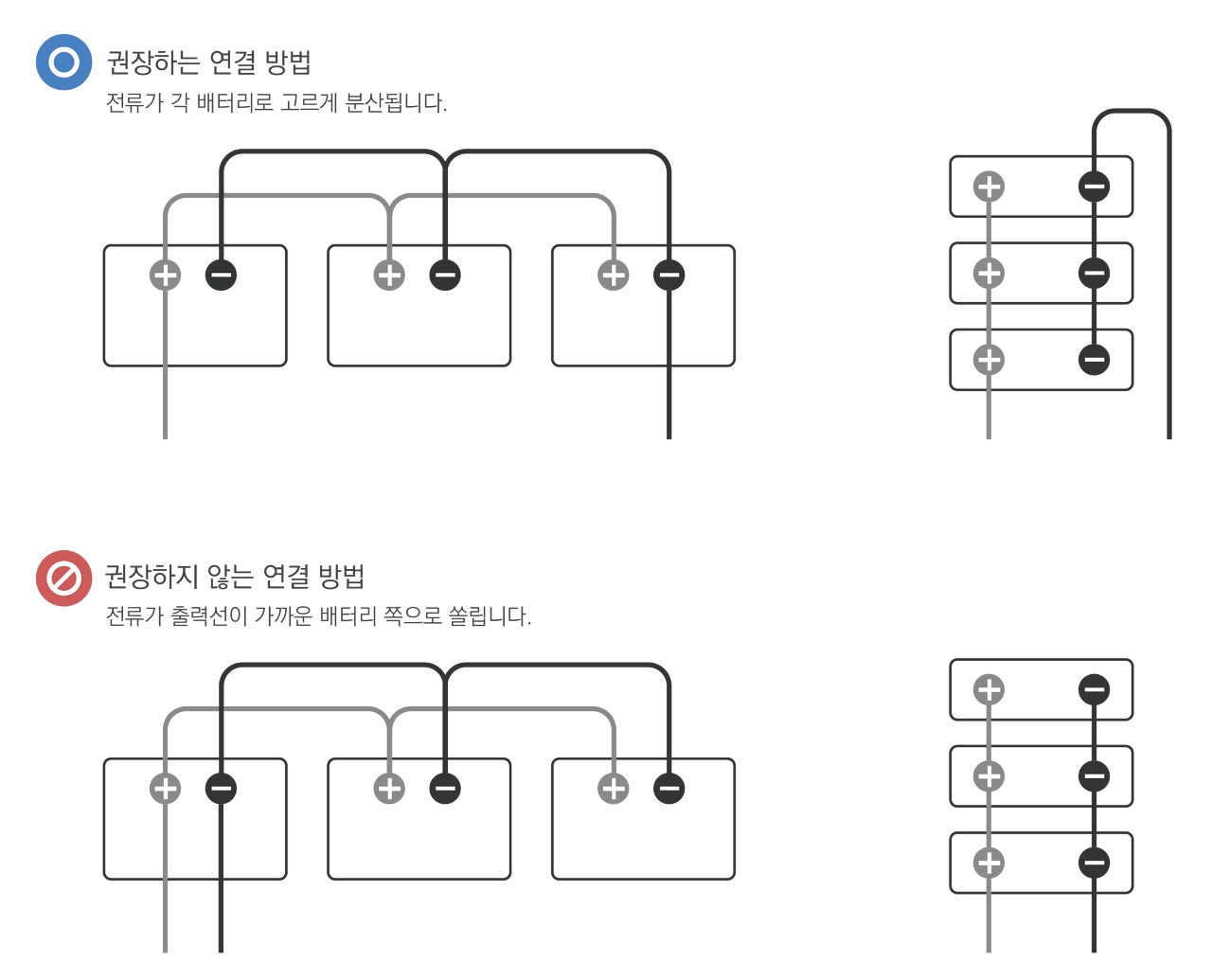

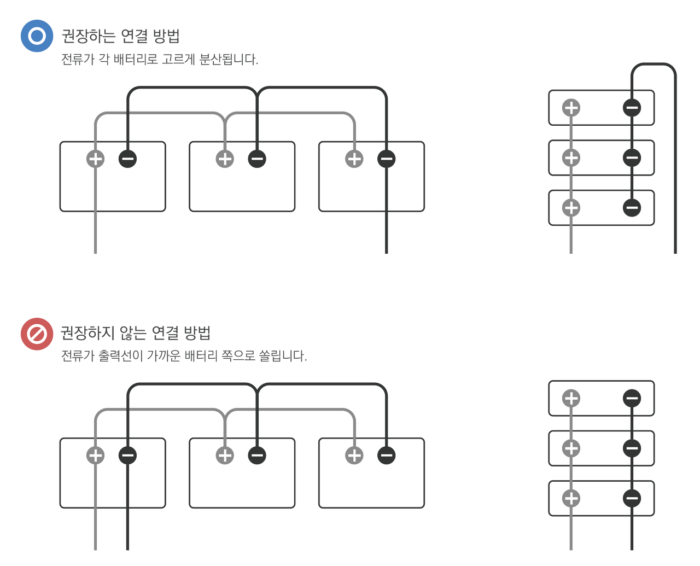

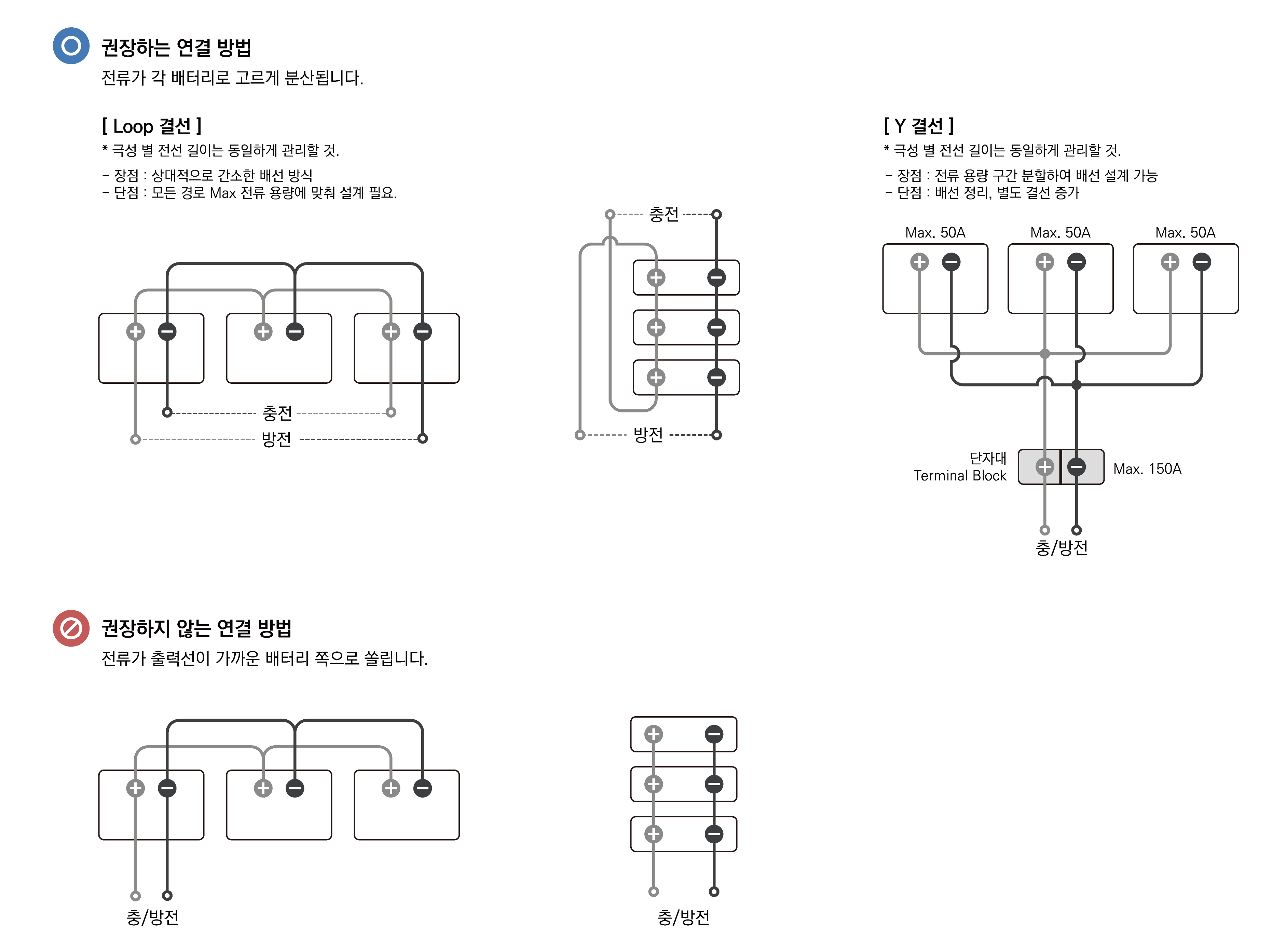

[ 배터리 팩간 병렬 결선시 기본 주의 사항 ]
> SOC (State of Charge)를 똑같이 맞춰줍니다. (최소 전압 차 0.7V 내)
> 결선 시 최종 (+)와 최종 (-)는 서로 다른 팩에서 결선하여 충방전 시 밸런스를 최대로 맞춰줍니다.
> 상기와 같이 결선할 수 없다면, 각 배터리와 부하(충전) 단자대 간 선 길이를 동일하게 셋팅합니다.
> 사양은 반드시 동일해야 합니다. (전압 범위 최대 오차 0.7Vdc 이내로 맞춰야 함, 용량 AH, 셀 종류)
> SOH(State of health)는 낮은 쪽 기준으로 쉽게 변할 수 있습니다.
> 전압을 동일하게 맞춰서 묶어도, 내부 저항차에 의해서 충방전 전류가 발생함, 밸런스 1시간 방치 후 사용 권장합니다.
> 새 배터리간 연결하는 것을 원칙으로 합니다. 발생하는 SOH 변화에 대해서 보증하지 않습니다.
❚ 부록 : 충전기 선정시 주의 사항 ( 충전 전류 리플 )
최근 논문에서는 충전기의 충전 전류 리플 및 이 리플에 의해 부가적으로 유기되는 펄스성 노이즈가 리튬전지의 BMS(Battery Management System) 성능을 열화(劣化)시켜 안전문제를 야기시킬 수 있으며, 리튬이온 전지의 양극 및 음극의 코팅 물질 (Ni-Mn-Co-Li 산화물 및 흑연입자)을 파손시켜 수명을 단축시키며 배터리 셀의 특성 불균형을 초래한다는 실증 연구논문이 보고되고 있습니다. 이런 현상은 당사가 8여년간 리튬전지 및 충전기 수명관련 데이터 취합을 통해서도 알게되었습니다.( 참고 논문 : 'The effects of high frequency current ripple on electric vehicle battery performance' by 'Kotub Uddin', 'Andrew D. Moore' in UK. ) 당사는 이러한 점을 고려하여 타사에 비해 충전 전류 리플을 줄인 충전기를 개발하였습니다. 아래는 타보스 충전기 (TC-1500W-25V45A) 와 같은 사양의 타회사 충전기의 충전 전류 리플량을 비교한 데이터입니다.
[ 타보스 제품과 타회사 제품의 '충전 전류 리플' 비교 측정 데이터 ]
